Подключение и программирование комплекта СКУД Ps-Link KIT-M010EM

Схема подключения проводов

Для корректной работы устройства необходимо правильно подключить все провода согласно их назначению. Красные и чёрные провода используются для питания устройства, обеспечивая его электроэнергией. Важно убедиться, что напряжение соответствует требованиям устройства, а подключение выполнено без нарушений полярности. Зелёные и белые провода служат для передачи сигнала от считователя к контроллеру, что позволяет системе обрабатывать полученные данные. Необходимо проверить целостность проводов и правильность их соединения с соответствующими разъёмами.

Синий и фиолетовый провода применяются для подключения электромеханического замка, а оранжевый и фиолетовый — для магнитного замка. Это позволяет управлять замками в зависимости от типа используемого механизма и обеспечивает гибкость при интеграции устройства в различные системы безопасности. Перед подключением необходимо определить тип замка и выбрать соответствующие провода, а также убедиться в совместимости с системой управления.

Жёлтые провода необходимы для подключения внешней кнопки выхода, что даёт возможность пользователям легко открывать дверь в случае необходимости. При подключении кнопки следует проверить правильность соединения проводов и функционирование кнопки после подключения. Розовые провода могут быть использованы для подключения звонка, что расширяет функциональность устройства и делает его более удобным в эксплуатации. Подключение звонка требует соединения проводов с соответствующими контактами на устройстве и проверки работы звонка после завершения подключения.

Программирование устройства

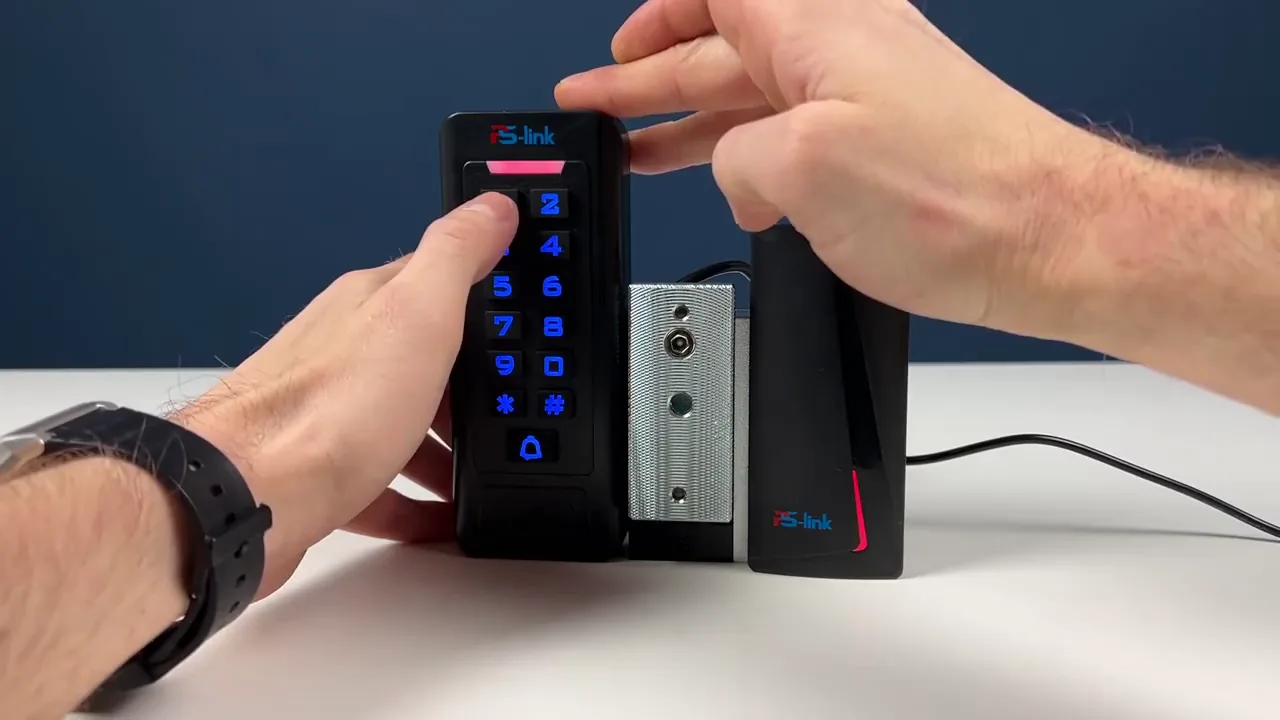

Для начала процесса программирования устройства необходимо ввести специальный код, который обычно включает в себя определённые символы, например, звёздочку, шесть девяток и решётку. После ввода кода на устройстве может появиться индикация, подтверждающая активацию режима программирования. Этот код активирует режим программирования, позволяя вносить изменения в настройки устройства.

Добавление новых способов доступа, таких как пин-код, карта или отпечаток пальца, осуществляется с помощью команды «1». После ввода команды устройство перейдёт в режим добавления способа доступа, где необходимо будет ввести соответствующие данные (например, пин-код или зарегистрировать карту/отпечаток). Это позволяет расширить список разрешённых способов входа и адаптировать устройство под нужды пользователей.

Удаление ключей доступа выполняется с помощью команды «2». После ввода команды устройство перейдёт в режим удаления ключей, где можно выбрать ключ для удаления из списка доступных. Удаление ключей даёт возможность оперативно исключать из системы устаревшие или утерянные ключи. Смена пароля администратора производится с помощью команды «0». После ввода команды необходимо ввести текущий и новый пароль, что обеспечивает дополнительный уровень безопасности и позволяет обновлять учётные данные при необходимости.

Работа с ключами доступа

Для управления ключами доступа используются специальные карточки. В комплекте с устройством поставляется карточка для добавления ключей. Перед использованием карточки необходимо убедиться, что устройство находится в соответствующем режиме для работы с ключами.

Процесс добавления ключа заключается в использовании карточки, которая активирует соответствующий режим в устройстве. После активации режима необходимо поднести ключ к считывающему устройству или выполнить другие действия, предусмотренные инструкцией, после чего ключ будет добавлен в систему. После добавления ключа рекомендуется проверить его работоспособность.

Для удаления ключей применяется отдельная карточка. Процедура аналогична добавлению, но требует использования другой карточки, предназначенной специально для удаления ключей. После активации режима удаления необходимо выбрать ключ для удаления или использовать карточку для непосредственного удаления ключа из системы. После удаления ключа рекомендуется проверить, что он больше не распознаётся устройством.

Дополнительные настройки и сброс устройства

Устройство предоставляет возможность настройки времени разблокировки. Для изменения этого параметра необходимо использовать команду «4». После ввода команды устройство перейдёт в режим настройки, где можно будет установить желаемое время разблокировки.

Настройка времени разблокировки позволяет адаптировать устройство под конкретные потребности пользователя, повышая удобство использования. Например, в местах с высокой проходимостью можно установить более короткое время разблокировки, а в местах с низкой — более длительное.

В случае необходимости сброса устройства до заводских настроек следует выполнить следующие действия: отключить питание, зажать кнопку выхода и снова включить питание. После включения питания устройство должно перезагрузиться и вернуться к исходным настройкам. Перед сбросом рекомендуется сохранить важные данные, так как они будут удалены после сброса.

Практика

Чек-лист по материалу

• Определить назначение каждого провода согласно схеме подключения.
• Войти в режим программирования с использованием нужного кода.
• Добавить необходимые ключи доступа или пинкоды.
• Настроить время разблокировки при необходимости.
• Проверить работу устройства после программирования.
• При необходимости сбросить устройство до заводских настроек.

Справка

Термины из видео

СКУД

Система контроля и управления доступом — комплекс технических средств для контроля и управления доступом на объект.

Считователь

Устройство для считывания информации с ключей или карт доступа.

Контроллер

Устройство, управляющее работой системы контроля доступа, обрабатывающее сигналы от считователей и управляющее замками.
