Подключение и настройка комплектов СКУД Ps-Link KIT-CH1 FP

Схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства. Зеленые и белые используются для передачи сигнала с внешнего считывателя на контроллер.

В парах синий с фиолетовым предназначены для электромеханического замка, а оранжевый с фиолетовым — для магнитного. Желтые провода служат для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне устройства есть наклейка с обозначениями, чтобы исключить ошибки при коммутировании.

Подключение замков

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу, через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

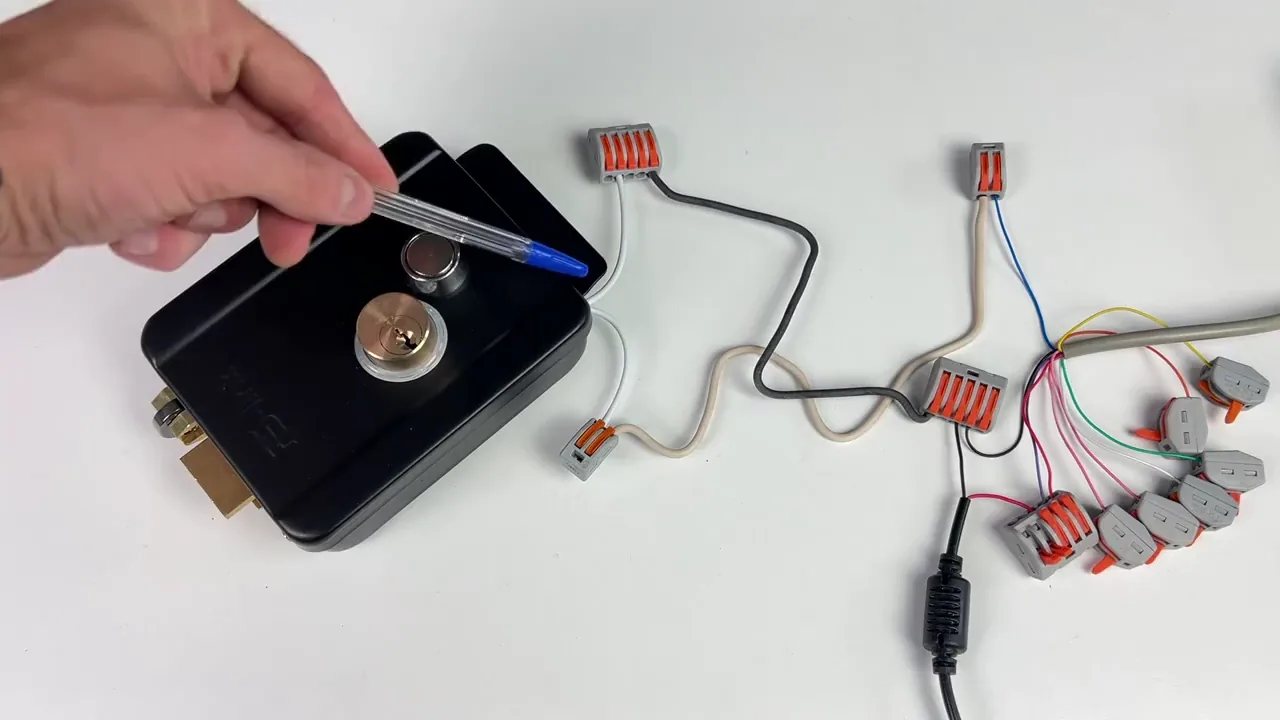

Чтобы подключить электромеханический замок, используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели, а через синий кабель с вызывной панели подается напряжение для срабатывания механизма электромеханического замка. Сигнал замыкания замок получает через минус.

Реле панели размыкается в случае магнитного замка и замыкается в случае электромеханического.

Программирование панели

Принцип настройки таков: необходимо войти в режим программирования, в большинстве случаев это код, звездочка, 6 девяток, решетка. После выбирается команда: единица для добавления пин-кода, карты или отпечатка. После единицы задается номер ячейки в случае добавления пароля, а в случае добавления ключей доступа карты сразу подносятся к считывателю.

При завершении действие подтверждается решеткой. После программирования в стандартный режим можно вернуться с помощью звездочки и эксплуатировать устройство.

Для смены пароля администратора нажимаем звездочку, вводим старый пароль и решетку. Для смены используется команда 0, вводим новый пароль, подтверждаем и дублируем. Снова нажимаем решетку для подтверждения и выходим.

Добавление пользователей

Для добавления отпечатка входим в режим настройки, выбираем единицу и прикладываем палец к считывателю. Для добавления пин-кода вводим единицу, после вводим пин-код. Для записи ключей доступа входим в режим программирования, вводим единицу и поочередно подносим ключи, по завершении жмем решетку.

Для удаления конкретного пин-кода пользователя заходим в меню настройки, вводим команду 2 и указываем порядковый номер пользователя, чей пин-код нужно удалить. Точно так же поступаем с ключами доступа: вводим двойку и поочередно подносим ключи.

Сопряжение с приложением

Для сопряжения с приложением панель находится в режиме ожидания настройки порядка 5 минут. В приложении для умного дома выбираем «Добавить устройство», выбираем вкладку «Замок», выбираем устройство «Замок», проверяем пароль, выбираем режим easy и ожидаем добавления.

На главном экране можно удаленно дать команду на открытие замка, зажав кнопку посередине. Нажав на строку с иконкой колокольчика, откроется журнал посещений.

В подменю пользователей создаются и добавляются пользователи, для них можно указать отпечатки, пароли, карты. В подменю «Временный пароль» задается временный пароль, указывается его название, начало и окончание, срок действия, выбираются одноразовый или на определенный период.

В настройках активируется удаленное управление, указывается право доступа, можно задать задержку на автозакрытие, указать громкость кнопок. В общих настройках все стандартно, как у любого другого устройства для умного дома: проверка сети, обновления, прошивки и общая информация об устройстве.

Практика

Чек-лист по материалу

• Проверить комплектацию: наличие инструкции и наклейки с обозначениями.
• Подключить питание: красный и черный провода.
• Подключить считыватель: зеленый и белый провода.
• Подключить замок: для магнитного — оранжевый и фиолетовый, для электромеханического — синий и фиолетовый.
• Подключить кнопку выхода: желтый провод и общий минус.
• При наличии подключить звонок: розовые провода.
• Войти в режим программирования: код, *, 6 девяток, #.
• Добавить пин-код, карту или отпечаток командой 1.
• Удалить пользователя командой 2.
• Сменить пароль администратора командой 0.
• Сопрячь с приложением: включить режим ожидания, в приложении добавить устройство.
• Проверить удаленное управление и настройки.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой считывателей и замков.

Считыватель

Устройство для чтения ключей, карт или отпечатков пальцев.

Электромеханический замок

Замок, управляемый электрическим сигналом, с механическим механизмом.

Магнитный замок

Замок, удерживающий дверь за счет электромагнита.

Пин-код

Персональный идентификационный номер для доступа.

Ключ доступа

Физический носитель (карта, брелок) для идентификации.

Отпечаток пальца

Биометрические данные для идентификации пользователя.

Режим программирования

Режим панели, в котором можно изменять настройки и добавлять пользователей.

Сопряжение с приложением

Процесс подключения устройства к мобильному приложению для удаленного управления.
