Подключение и программирование СКУД PS-Link KIT-T1202EM-WP-W

Схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства. Зеленые и белые используются для передачи сигнала с внешнего считывателя на контроллер. В парах синий и фиолетовый — для электромеханического замка, а оранжевый с фиолетовым — для магнитного замка. Желтые провода — для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне панели есть наклейка с обозначениями, что исключает ошибки при коммутации.

Подключение замков

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируемая с желтой жилой. Фиолетовый провод подключается к плюсу, через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

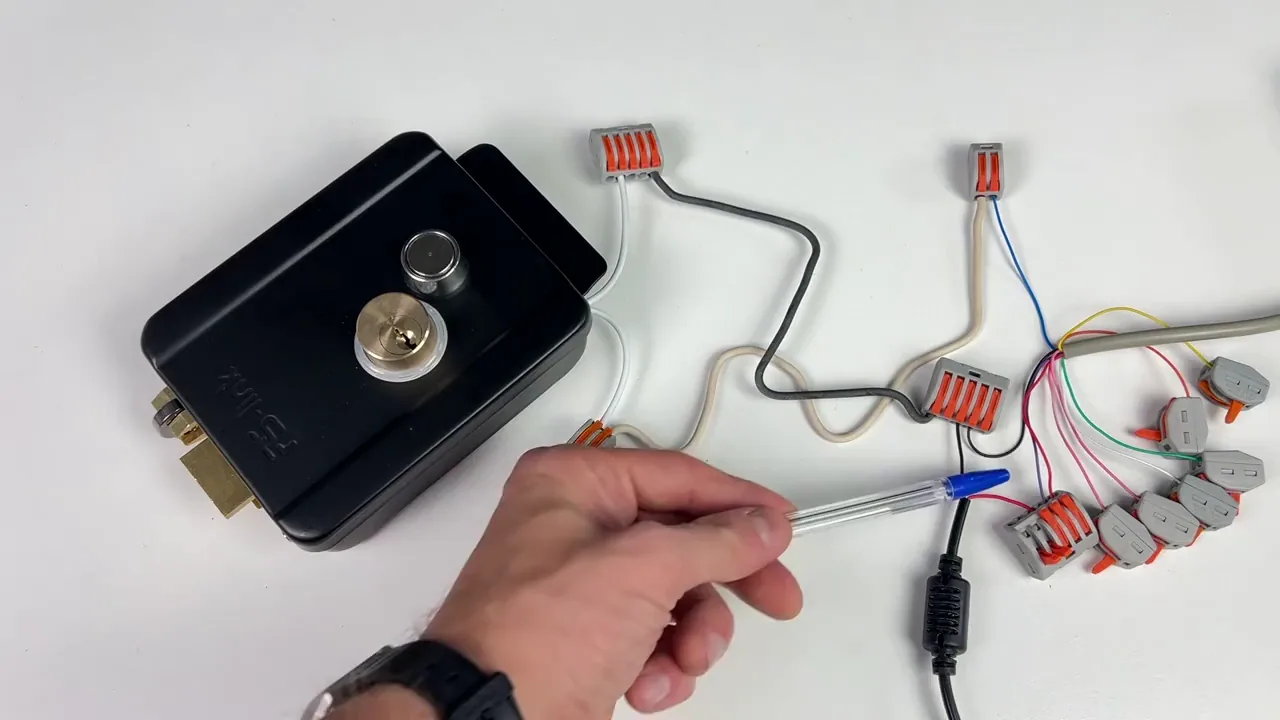

Для подключения электромеханического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели, а через синий кабель с вызывной панели подается напряжение для срабатывания механизма. Сигнал замыкания замок получает через минус.

Реле панели размыкаются в питание в случае магнитного замка и замыкаются в случае использования электромеханического.

Программирование панели

Для входа в режим программирования используется код по умолчанию: звездочка, 6 девяток, решетка (*699999#). После входа выбирается команда. Единица используется для добавления пин-кода, карты или отпечатка. После единицы задается номер ячейки в случае добавления пароля, а при добавлении ключей доступа карты сразу подносятся к считывателю. Завершение действия подтверждается решеткой, выход из режима — звездочкой.

Для смены пароля администратора используется команда 0. Вводится новый пароль, подтверждается и дублируется, затем нажимается решетка для подтверждения и выхода.

Добавление и удаление пользователей

Для добавления ключей доступа необходимо войти в режим программирования, ввести единицу и поочередно подносить ключи. После завершения нажать решетку и проверить. Для добавления пин-кода пользователя вводится единица, указывается номер ячейки пользователя, затем вводится пин-код.

Для удаления конкретного пин-кода или ключа используется команда 2: указывается порядковый номер пользователя или подносятся ключи. Для удаления всех пользователей вводится команда 2, затем 4.0, подтверждение решеткой.

Режимы работы и настройки

По умолчанию включен вход по пин-коду и карте. Можно активировать режим только по картам: для этого в режиме настройки вводится команда 3, затем 0. Также можно настроить время срабатывания реле: команда 4 и время. Эта настройка работает для всех типов отпирания.

Интеграция с умным домом

Для добавления панели в приложение умного дома требуется набрать команду 73 в режиме настройки, что переводит панель в состояние ожидания добавления. Индикатор начинает мигать. В приложении выбирается «Добавить устройство», вкладка «Другое», «Другой Wi-Fi», подтверждается пароль Wi-Fi, указывается, что индикатор мигает быстро, и ожидается добавление.

В приложении доступны удаленное отпирание, редактирование данных, создание аккаунтов, временные пароли, настройки опций и передача доступа другим пользователям.

Практика

Чек-лист по материалу

• Проверьте комплектацию и наличие инструкции.
• Изучите наклейку на тыльной стороне панели для правильной коммутации.
• Подключите питание: красный (+) и черный (-).
• Подключите считыватель: зеленый и белый провода.
• Подключите замок: для магнитного — оранжевый и общий минус, для электромеханического — синий и общий минус.
• Подключите кнопку выхода: желтый провод и общий минус.
• При необходимости подключите звонок: розовые провода.
• Войдите в режим программирования: * 6 девяток #.
• Измените пароль администратора (команда 0).
• Добавьте ключи доступа (команда 1, поднести ключи).
• Добавьте пин-коды (команда 1, номер ячейки, пин-код).
• Настройте режим входа (команда 3, 0 — только карты).
• Настройте время реле (команда 4, время).
• Проверьте работу замка и кнопки выхода.
• Для умного дома: команда 73, добавьте устройство в приложении.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой замка и считывателей.

Считыватель

Устройство для чтения ключей, карт или отпечатков пальцев.

Электромеханический замок

Замок, который открывается подачей напряжения на электромагнитный механизм.

Магнитный замок

Замок, удерживающий дверь за счет электромагнита, размыкается при снятии напряжения.

Пин-код

Цифровой код для доступа.

Ключ доступа

Физический носитель (карта, брелок) с уникальным идентификатором.

Реле

Элемент, коммутирующий цепь питания замка.

Режим программирования

Специальный режим панели для настройки параметров.

Умный дом

Система автоматизации, позволяющая управлять устройствами удаленно.
