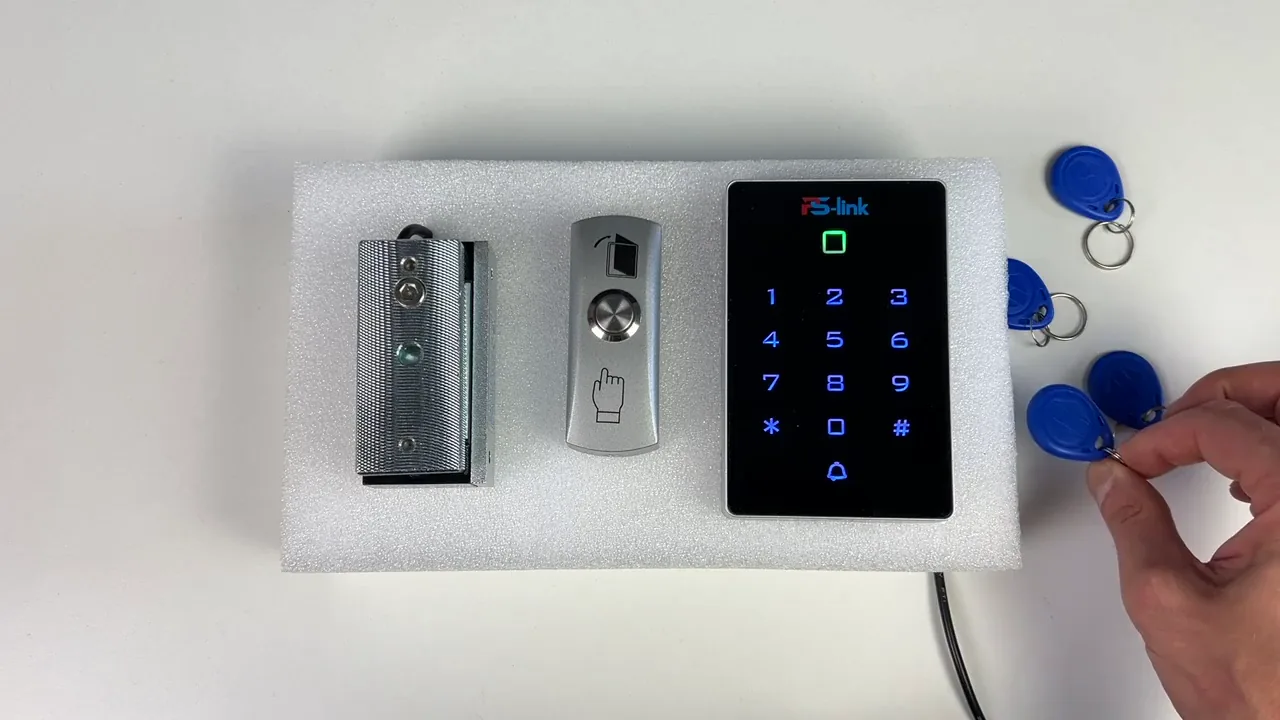

Подключение и программирование комплектов СКУД Ps-Link KIT-T12MF и T12EM

Схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства. Зеленые и белые используются для передачи сигнала с внешнего считывателя на контроллер.

В парах синий и фиолетовый провода предназначены для электромеханического замка, а оранжевый с фиолетовым — для магнитного замка. Желтые провода служат для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне устройства есть наклейка с обозначениями для исключения ошибки при коммутировании.

Подключение замков

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу, через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

Для подключения электромеханического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели, а через синий кабель с вызывной панели подается напряжение для срабатывания механизма электромеханического замка. Сигнал замыкания замок получает через минус.

Роли панели размыкаются в питание в случае магнитного замка и замыкают в случае использования электромеханического.

Программирование панели

При успешной авторизации пользователь может пройти по PIN-коду или по нажатию кнопки выхода. Принцип настройки следующий: необходимо войти в режим программирования, в большинстве случаев это код, звездочка, 6 девяток, решетка. После выбирается команда: единица для добавления PIN-кода, карты или отпечатка. После единицы задается номер ячейки в случае добавления пароля, а в случае добавления ключей доступа карты сразу подносятся к считывателю. При завершении действие подтверждается решеткой. После программирования в стандартный режим можно вернуться с помощью звездочки и эксплуатировать устройство.

Программирование панели происходит следующим образом: входим в меню настройки путем ввода пароля администратора. Вводится команда и подтверждается решеткой. Выход осуществляется звездочкой. Для смены пароля администратора нажимаем звездочку, вводим пароль по умолчанию (6 девяток) и решетку. Для смены используется команда 0, вводим новый пароль, подтверждаем и дублируем, снова нажимаем решетку для подтверждения и выходим.

Настройка режимов и удаление

Есть несколько режимов работы, по умолчанию включен вход по PIN-коду и карте, можно активировать режим только по картам. Для этого попадаем в режим настройки, вводим команду 3, что значит смена режима, и 0 — это режим входа только по карточкам.

Можно настроить время срабатывания реле: вводим в меню программирования, вводим команду 4 и время, подтверждаем. Эта настройка работает на все типы отпирания.

Для удаления конкретного PIN-кода пользователя снова заходим в меню настройки, вводим команду 2 и указываем порядковый номер пользователя, чей PIN-код нужно удалить. Точно так же поступаем с ключами доступа: при необходимости удаления вводим двойку и поочередно подносим ключи. Для удаления абсолютно всех пользователей, ключей, PIN-кодов нужно зайти в настройку, выбрать команду 2 и ввести 4.0, подтверждаем действие решеткой.

Сброс устройства

Для сброса отключаем питание, зажимаем кнопку выхода и запитываем. Звуковые индикации сообщают нам о сбросе устройства.

Практика

Чек-лист по материалу

• Проверить комплектацию и наличие инструкции с иллюстрацией схемы подключения.
• Изучить наклейку на тыльной стороне устройства с обозначениями для исключения ошибок.
• Подключить питание: красный и черный провода.
• Подключить считыватель: зеленый и белый провода.
• Подключить замок: для магнитного — оранжевый и фиолетовый, для электромеханического — синий и фиолетовый.
• Подключить кнопку выхода: желтый провод и общий минус.
• При наличии подключить звонок: розовые провода.
• Войти в режим программирования: код, *, 6 девяток, #.
• Добавить пользователей: команда 1, номер ячейки, PIN-код или поднести карту.
• Настроить режим входа: команда 3, 0 — только по картам.
• Настроить время срабатывания реле: команда 4, время.
• Удалить пользователей при необходимости: команда 2.
• Выполнить сброс при необходимости: отключить питание, зажать кнопку выхода, подать питание.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой считывателей и замков.

Считыватель

Устройство для чтения ключей, карт или отпечатков пальцев.

Электромеханический замок

Замок, управляемый электрическим сигналом, который замыкает или размыкает механизм.

Магнитный замок

Замок, удерживающий дверь за счет электромагнита, размыкается при снятии напряжения.

Кнопка выхода

Кнопка, позволяющая открыть дверь изнутри без авторизации.

PIN-код

Персональный идентификационный номер, вводимый на клавиатуре для доступа.

Ключ доступа

Физический носитель (карта, брелок) с уникальным идентификатором для доступа.

Реле

Электромеханическое устройство, замыкающее или размыкающее цепь управления замком.

Режим программирования

Специальный режим панели, позволяющий изменять настройки и управлять пользователями.
