Подключение вызывной панели Fanvil i60 к монитору i507W через SIP-сервер

Физическое подключение вызывной панели

Для подключения вызывной панели Fanvil i60 используется PoE-инжектор, который позволяет осуществить питание и передачу сигнала по одному Ethernet-кабелю. Ethernet-кабель вставляется в выход роутера, а второй его конец — в PoE-инжектор. Из выхода PoE-инжектора идет второй Ethernet-кабель, который подключается непосредственно к вызывной панели. Разъем Ethernet на панели находится с задней стороны.

После подключения кабеля его можно загерметизировать специальной накладкой. Для загрузки вызывной панели требуется некоторое время для ее активации и регистрации в локальной сети. После звукового оповещения о том, что панель подключена, следующим шагом будет узнать IP-адрес панели в локальной сети.

Определение IP-адреса и вход в Web-интерфейс панели

Для определения IP-адреса панели необходимо перейти в Web-интерфейс управления роутером, обычно по адресу 192.168.1.1. В списке подключенных устройств находим вызывную панель Fanvil i60 и записываем ее IP-адрес.

Вводим IP-адрес в поисковую строку браузера. Выбираем русский язык, вводим имя пользователя и пароль. По умолчанию это admin/admin. После этого получаем доступ к Web-интерфейсу панели.

Подключение монитора и вход в его Web-интерфейс

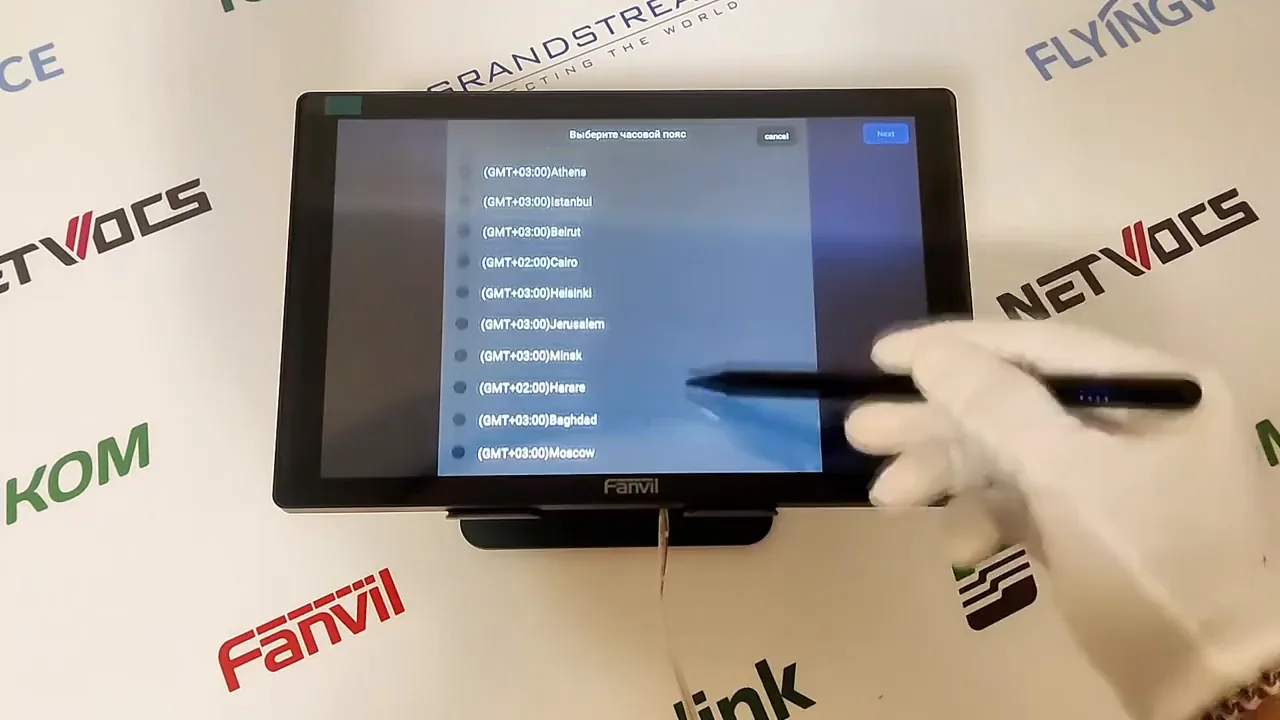

Монитор Fanvil i507W может быть подключен через Ethernet или Wi-Fi. В примере используется Wi-Fi и блок питания 12 В. При первом включении выбираем русский язык, часовой пояс (Москва, GMT+3) и подключаемся к Wi-Fi сети.

После инициализации переходим в раздел настроек и фиксируем IP-адрес монитора. Вводим его в поисковую строку браузера, входим в Web-интерфейс с логином и паролем admin/admin.

Создание аккаунтов на SIP-сервере

Для работы через SIP-сервер используется бесплатный сервис sip2sip.info. Для каждого устройства (панели и монитора) создается отдельный аккаунт. При создании указываем уникальное имя устройства, пароль, имя пользователя и email для подтверждения.

После подтверждения email и входа в аккаунт копируем имя пользователя, которое потребуется для настройки устройств.

Настройка SIP-регистрации на устройствах

В Web-интерфейсе панели заполняем поля: имя пользователя, имя для отображения, имя пользователя для аутентификации, адрес сервера, адрес прокси-сервера, имя сервера и пароль. После применения настроек в статусе линии должно отобразиться «зарегистрировано».

Аналогичные настройки выполняем для монитора в разделе Indoor Station. Заполняем те же поля, используя данные аккаунта монитора. После применения также проверяем статус регистрации.

Настройка функциональной клавиши и проверка

В панели i60 переходим в раздел функциональных клавиш. Выбираем тип «Клавиша памяти», задаем имя (например, «1»), тип набора «SIP», выбираем SIP-линию, на которую регистрировали панель. В поле значения вводим SIP-адрес монитора (например, Fanvil i507W).

После применения настроек можно звонить с панели на монитор и отвечать на вызовы с экрана монитора. Проверяем, что вызов проходит и отображается в пропущенных.

Практика

Чек-лист по материалу

• Подключите PoE-инжектор к роутеру и панели Fanvil i60.
• Узнайте IP-адрес панели через роутер и войдите в её Web-интерфейс (admin/admin).
• Подключите монитор к сети (Wi-Fi или Ethernet) и войдите в его Web-интерфейс.
• Создайте аккаунты на sip2sip.info для панели и монитора.
• В настройках панели заполните SIP-параметры и проверьте статус 'зарегистрировано'.
• В настройках монитора заполните SIP-параметры и проверьте статус 'зарегистрировано'.
• Настройте функциональную клавишу на панели с SIP-адресом монитора.
• Проверьте вызов с панели на монитор.

Справка

Термины из видео

PoE-инжектор

Устройство, которое подает питание и передает данные по одному Ethernet-кабелю.

SIP-сервер

Сервер, обеспечивающий регистрацию устройств и маршрутизацию вызовов по протоколу SIP.

Web-интерфейс

Веб-страница для управления устройством через браузер.

IP-адрес

Уникальный адрес устройства в сети, используемый для доступа к нему.

Функциональная клавиша

Настраиваемая кнопка на устройстве, выполняющая заданное действие, например, вызов.

SIP-аккаунт

Учетная запись на SIP-сервере, идентифицирующая устройство для совершения вызовов.
