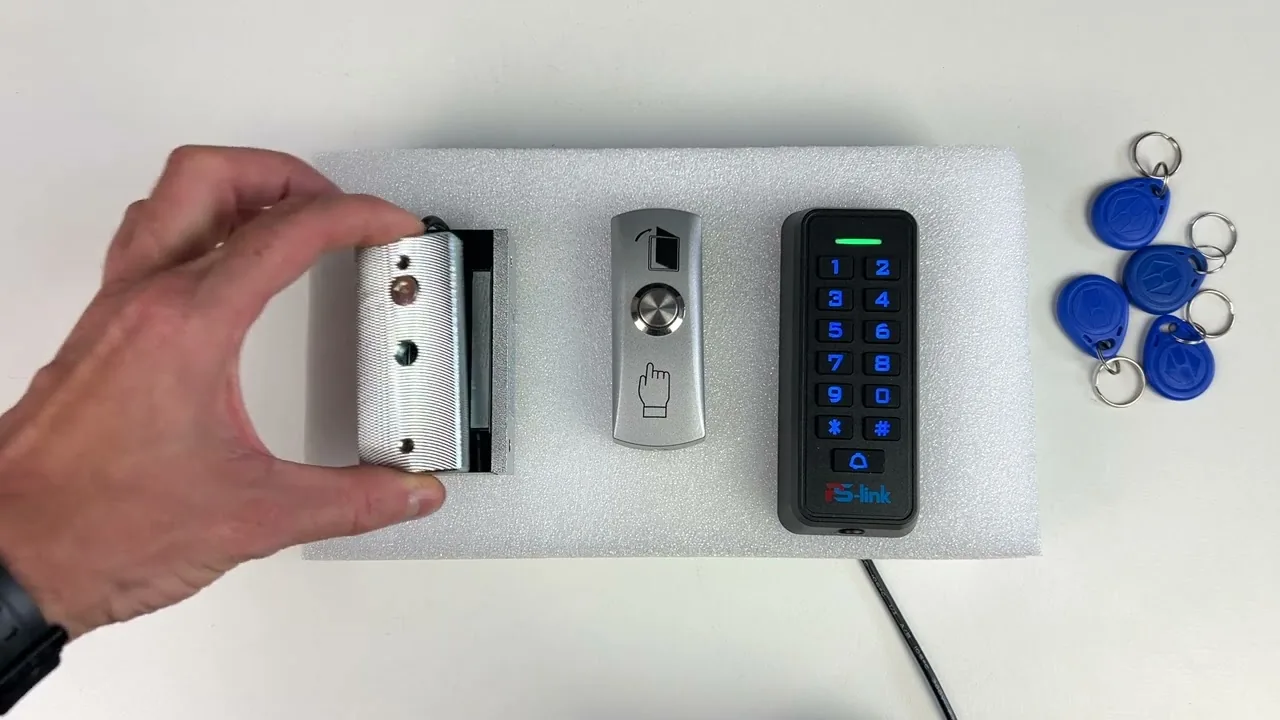

Подключение и программирование СКУД Ps-Link KIT-K33EM-350

Коротко

Главный ответ

Статья описывает подключение и программирование комплекта СКУД Ps-Link KIT-K33EM-350, включая стандартную схему подключения, работу с замками, настройку панели и управление пользователями.

Главное из материала

Основные выводы

Все контроллеры и считыватели подключаются по стандартной схеме: красный и черный для питания, зеленый и белый для сигнала, синий и фиолетовый для замка.
Для магнитного замка используется оранжевый и фиолетовый провод, для механического — синий и фиолетовый.
Программирование панели включает вход в режим программирования (обычно *69#), выбор команды (1 — добавление, 2 — удаление, 3 — режим, 4 — время реле) и подтверждение решеткой.
Существует несколько режимов работы: по умолчанию — по PIN-коду и карте, можно переключить на только по картам командой 3 00.
Сброс устройства выполняется отключением питания, зажатием решетки и включением питания.

Схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода используются для питания, зеленый и белый — для передачи сигнала с внешнего считывателя контроллеру. В парах синий и фиолетовый предназначены для электромеханического замка, а оранжевый с фиолетовым — для магнитного замка. Желтый провод служит для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция по программированию с иллюстрациями схемы подключения. Обычно на тыльной стороне устройства есть наклейка с обозначениями, что исключает ошибки при коммутации.

Подключение замков

Для магнитного замка используется оранжевая жила панели доступа и общий минус. Кнопка выхода коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу через оранжевый кабель с вызывной панели. С вызывной панели всегда подается напряжение для работы магнитного замка, сигнал размыкания замок получает через минус.

Для механического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели. Через синий кабель с вызывной панели подается напряжение для срабатывания механизма электромеханического замка, сигнал замыкания замок получает через минус.

Реле панели размыкает питание в случае магнитного замка и замыкает в случае электромеханического при успешной авторизации пользователя по ключу, PIN-коду или по нажатию кнопки выхода.

Принцип настройки

Необходимо войти в режим программирования, в большинстве случаев это код *69#. После выбирается команда 1 для добавления PIN-кода, карты или отпечатка. После единицы задается номер ячейки. В случае добавления пароля вводится PIN-код, а в случае добавления ключей доступа карта сразу подносится к считывателю. При завершении действие подтверждается решеткой.

После программирования в стандартный режим можно вернуться с помощью звездочки и эксплуатировать устройство.

Программирование панели

Программирование панели происходит следующим образом: входим в меню настройки путем ввода пароля администратора, вводится команда и подтверждается решеткой, выход осуществляется звездочкой. Для смены пароля администратора нажимаем звездочку, вводим пароль по умолчанию 69 и решетку. Для смены используется команда 0, вводим новый пароль, подтверждаем и дублируем, нажимаем решетку для подтверждения и выходим.

Для заведения PIN-кода пользователя вводим единицу, указываем номер ячейки, вводим PIN-код и подтверждаем. Для записи ключей доступа входим в режим программирования, вводим единицу и поочередно подносим ключи к считывателю.

Режимы работы и настройка реле

По умолчанию включен вход по PIN-коду и карте. Можно активировать режим только по картам: для этого попадаем в режим настройки, вводим команду 3 (смена режима) и 00 — режим входа только по карточкам.

Можно настроить время сработки реле: входим в меню программирования, вводим команду 4 и время, подтверждаем. Эта настройка работает на все типы отпирания.

Удаление пользователей и сброс

Для удаления конкретного PIN-кода пользователя заходим в меню настройки, вводим команду 2 и указываем порядковый номер пользователя. Точно так же поступаем с ключами доступа: вводим двойку и поочередно подносим ключи.

Для удаления всех пользователей, ключей и PIN-кодов нужно зайти в настройку, выбрать команду 2 и ввести четыре нуля, подтверждаем действия решеткой.

Для сброса отключаем питание, зажимаем решетку и подаем питание. Устройство сообщает о сбросе.

Практика

Чек-лист по материалу

Проверьте комплектацию: наличие инструкции и схемы подключения.
Подключите питание: красный и черный провода.
Подключите считыватель: зеленый и белый провода для сигнала.
Подключите замок: для магнитного — оранжевый и фиолетовый, для механического — синий и фиолетовый.
Подключите кнопку выхода: желтый провод.
Проверьте маркировку на тыльной стороне панели.
Войдите в режим программирования (*69#).
Смените пароль администратора (команда 0).
Добавьте PIN-коды и ключи доступа (команда 1).
Настройте режим входа (команда 3).
Настройте время реле (команда 4).
Проверьте работу всех устройств.

Справка

Термины из видео

СКУД: Система контроля и управления доступом.
Контроллер: Устройство, управляющее работой считывателей и замков.
Считыватель: Устройство для чтения ключей, карт или биометрических данных.
Кодовая панель: Устройство для ввода PIN-кода.
Магнитный замок: Электромагнитный замок, удерживающий дверь за счет магнитного поля.
Электромеханический замок: Замок с электромеханическим приводом, который открывается при подаче напряжения.
Кнопка выхода: Кнопка для открытия двери изнутри без авторизации.
Реле: Электрический переключатель, управляющий подачей питания на замок.
Режим программирования: Специальный режим панели для настройки параметров.
PIN-код: Персональный идентификационный номер для доступа.
RFID: Радиочастотная идентификация, технология бесконтактного считывания карт.
