Подключение IP-камеры к MikroTik SXT LTE через PoE

Коротко

Видео демонстрирует процесс подключения IP-камеры к роутеру MikroTik SXT LTE с использованием PoE. Рассматриваются особенности питания камер и возможности резервирования подключения.

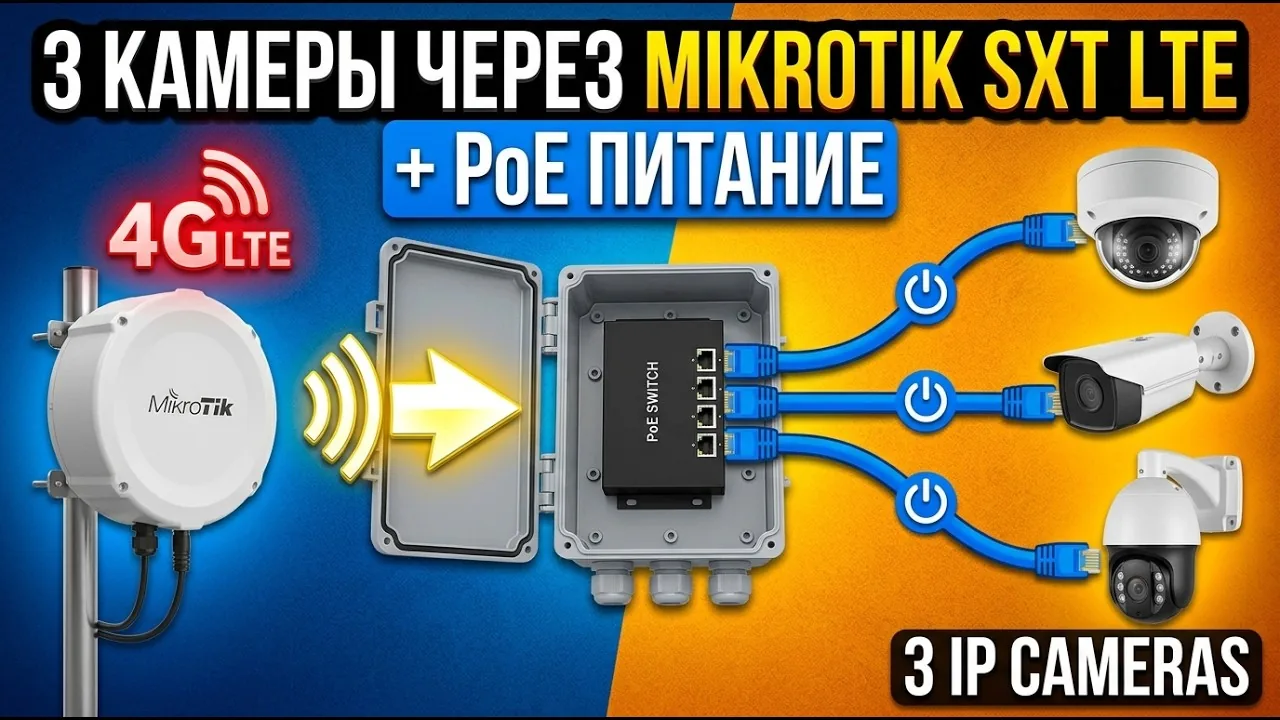

Иллюстрация к материалу «Подключение IP-камеры к MikroTik SXT LTE через PoE»
YouTube
Содержание материала

Основные выводы

  • MikroTik SXT LTE выдаёт на порт Ether2 такое же напряжение, какое подаётся на порт Ether1.
  • Комплектный блок питания (24V) подходит только для камер Passive PoE (24V) или при использовании PoE-сплиттера с 24V на 12V.
  • Для стандартных камер 802.3af/at (48V) необходимо заменить блок питания MikroTik на 48V–54V (до 57V max).
  • Возможно резервирование подключения через два слота для SIM-карт.
  • С помощью PO Extender можно запитать несколько камер от одного источника PoE.

Проблемы и преимущества использования MikroTik SXT LTE для видеонаблюдения

Одной из ключевых проблем при организации видеонаблюдения является необходимость получения удалённой картинки с камеры в местах, где отсутствует проводной интернет. Это существенно ограничивает возможности развёртывания систем видеонаблюдения в удалённых или труднодоступных локациях.

Решение данной проблемы — использование мобильного интернета для организации видеонаблюдения. MikroTik SXT LTE позволяет преодолеть ограничения, связанные с отсутствием проводного интернета, и обеспечить передачу видеоданных через сеть 4G.

Использование роутера с 4G модемом и блока питания в боксе предоставляет ряд преимуществ. Во-первых, это обеспечивает гибкость в выборе места установки камер. Во-вторых, позволяет быстро развернуть систему видеонаблюдения без необходимости прокладки кабельных линий, что сокращает время и затраты на установку.

Характеристики и возможности MikroTik SXT LTE

MikroTik SXT LTE обладает функциональными характеристиками, которые повышают надёжность и удобство использования устройства. Одной из таких особенностей является наличие двух слотов для SIM-карт, что позволяет реализовать резервирование подключения. В случае потери сигнала от одного оператора связи устройство может автоматически переключиться на другого оператора, обеспечивая непрерывность передачи видеоданных.

Устройство оснащено двумя портами: PO in и PO out, оба со скоростью 100 Мбит/с. Это позволяет организовать передачу данных и питание по одному кабелю, упрощая инфраструктуру и снижая количество необходимых проводов. Такая конфигурация особенно удобна при развёртывании системы видеонаблюдения на больших объектах или в сложных условиях.

Ещё одной важной характеристикой является поддержка широкого диапазона напряжения питания — от 12 В до 57 В. Это даёт возможность использовать различные источники питания, адаптируя устройство к условиям на объекте. Гибкость в выборе источника питания повышает универсальность MikroTik SXT LTE и упрощает его интеграцию в существующие системы.

Процесс подключения и настройки

Для распределения питания на несколько камер используется PO ExtenderPO ExtenderУстройство для расширения зоны покрытия и распределения питания PoE на несколько устройств.. Это устройство позволяет эффективно подключать и обеспечивать питание камер, учитывая их различные требования к электропитанию. Перед началом подключения необходимо ознакомиться с техническими характеристиками камер и PO Extender, чтобы убедиться в их совместимости.

Одним из ключевых этапов является проверка напряжения и потребления тока при подключении камер. Это необходимо для предотвращения возможных повреждений оборудования и обеспечения стабильной работы системы. Следует использовать мультиметр или другое измерительное устройство для точного определения параметров питания.

PO Extender поддерживает подключение камер с разным типом питания, включая 12 В и PoEPoEТехнология подачи электрического питания через Ethernet-кабель вместе с данными.. Это значительно расширяет возможности при построении системы видеонаблюдения, так как позволяет использовать различные модели камер без необходимости дополнительной адаптации питания.

Примеры подключения различных камер

Камеры с поддержкой PoE стандарта 802.3af/at802.3af/atСтандарты PoE, определяющие параметры подачи питания через Ethernet. могут быть легко подключены через PO Extender. Стандарт 802.3af/at обеспечивает передачу электроэнергии и данных по Ethernet-кабелю, что упрощает процесс установки и снижает количество необходимых кабелей. При подключении таких камер важно убедиться, что PO Extender поддерживает соответствующий стандарт PoE.

В случаях, когда необходимо подключить камеры, работающие от 12 В, но источник питания предоставляет 24 В, используется сплиттер. Сплиттер понижает напряжение до необходимого уровня, обеспечивая безопасное подключение камер. Важно правильно подобрать сплиттер с учётом мощности и других характеристик системы.

После подключения камер необходимо провести проверку их работы с различным потреблением тока. Это позволит убедиться, что система стабильно функционирует и все камеры получают достаточное питание. В процессе проверки следует обратить внимание на возможные перепады напряжения и другие аномалии в работе системы.

Что проверить на практике

  • Проверить совместимость блока питания с типом PoE камер.
  • Установить SIM-карту в слот роутера.
  • Подключить камеру к порту PoE роутера или через PO Extender.
  • Проверить индикаторы питания и работу камеры.
  • Настроить роутер и камеру через веб-интерфейс.
