Проектирование структурированных кабельных систем

Учёт текущих и будущих потребностей при проектировании кабельных систем

При первоначальном въезде в здание кабельная система устанавливается исходя из текущих потребностей арендатора. Однако такой подход требует более глубокого планирования, чтобы система оставалась актуальной в долгосрочной перспективе.

Необходимо заранее предусмотреть достаточное место в коммуникационном помещении, грамотно спланировать трассы прокладки кабелей и обеспечить необходимую пропускную способность сети. Это позволит без сложностей интегрировать новые устройства и поддерживать работоспособность системы при расширении штата сотрудников.

Размер коммуникационного помещения

Коммуникационное помещение должно быть спроектировано с учётом максимального количества точек подключения данных. Это обеспечит возможность масштабирования системы в будущем без необходимости срочной реконструкции или модернизации.

Например, если предполагается, что в здании может работать до 500 сотрудников и будет установлено 1200 точек подключения, пространство коммуникационного помещения должно быть рассчитано именно на это количество. Такой подход позволит избежать ситуаций, когда нехватка места ограничивает возможности развития инфраструктуры.

Типы точек подключения пользователей

Напольные коробки представляют собой один из распространённых типов точек подключения. Они могут быть установлены в различные типы покрытий: съёмный фальшпол, деревянный пол или бетонную стяжку. Это обеспечивает гибкость при организации рабочего пространства.

Втулки чаще всего используются в помещениях, где предусмотрен фальшпол. Они позволяют аккуратно организовать кабельные коммуникации, сохраняя при этом эстетичный вид помещения.

Кабель-каналы с силовым кабелепроводом являются оптимальным решением для обеспечения доступа к островным столам. Они обеспечивают надёжное и безопасное подключение, а также позволяют поддерживать порядок в кабельном хозяйстве.

Преимущества и недостатки различных типов точек подключения

Напольные коробки обладают важным преимуществом — возможностью лёгкого перемещения оборудования при изменении планировки рабочего пространства. Однако если коробки залиты в бетонную стяжку, их перенос может потребовать значительных финансовых затрат и трудозатрат.

Кабельные колонны позволяют эффективно подводить питание и данные к островным столам, что особенно актуально для современных офисных пространств. Однако их использование может создавать визуальное ощущение загромождённости, что не всегда желательно в дизайне офиса.

Настенный кабельный короб имеет преимущество в виде упрощения процесса расширения сетевой инфраструктуры. Однако стоит учитывать, что внутреннее пространство такого короба быстро заполняется, что может ограничить возможности для дальнейшего масштабирования сети.

Консолидационные точки (MUTOA)

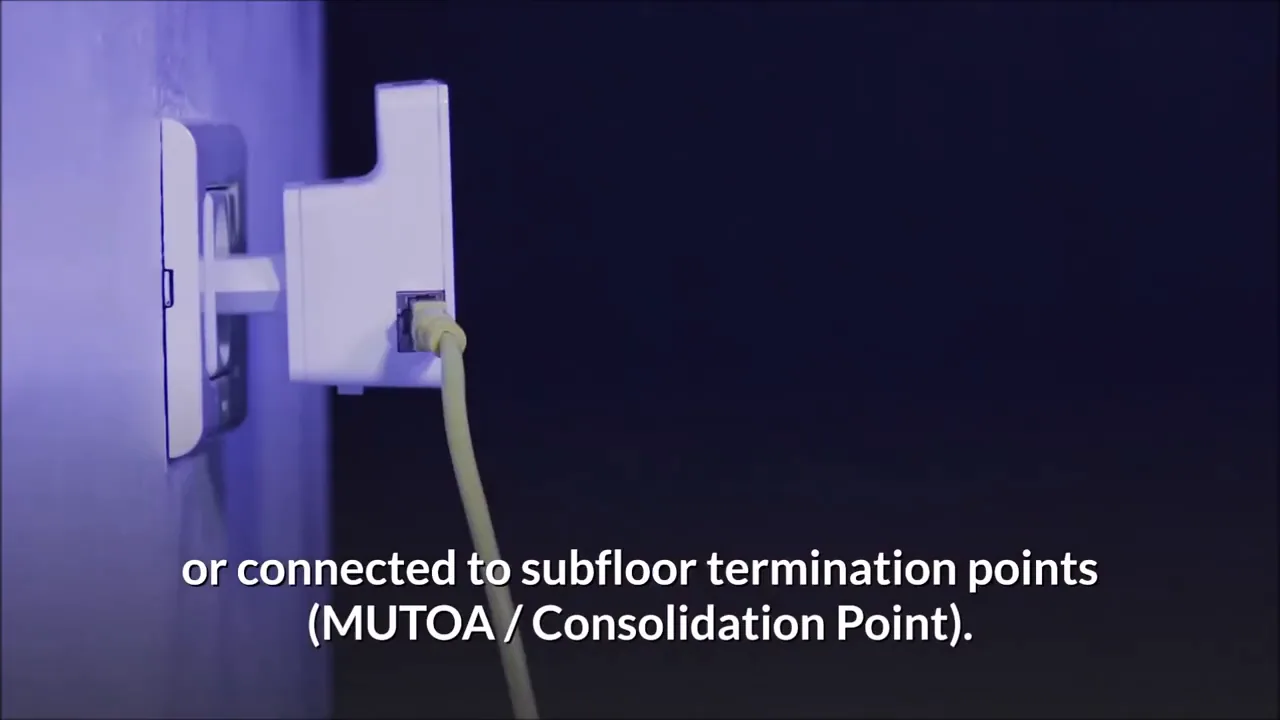

Консолидационная точка (MUTOA) представляет собой специальную зону, где заканчиваются многочисленные линии передачи данных. Именно в этих точках происходит локальное подключение пользователей к сети. Такая система организации передачи данных позволяет оптимизировать процесс подключения и управления сетевыми ресурсами.

Одним из ключевых преимуществ использования консолидационных точек является гибкость в управлении сетевыми подключениями. При переезде сотрудников в пределах офиса нет необходимости проводить сложные технические работы — достаточно просто переключить пачкорд в подпольной точке. Это значительно экономит время и ресурсы, упрощает процесс изменения рабочей конфигурации и снижает вероятность возникновения ошибок при переподключении.

Вместе с тем у системы консолидационных точек есть и свои недостатки. Основным из них являются высокие первоначальные затраты на развёртывание инфраструктуры. Необходимо приобрести и установить соответствующее оборудование, провести работы по прокладке кабелей и настройке системы. Эти расходы могут быть значительными, особенно для небольших организаций или при масштабировании сети на большие объекты.

Практика

Чек-лист по материалу

• Определить текущие и будущие потребности в точках подключения.
• Рассчитать необходимый размер коммуникационного помещения.
• Выбрать подходящие типы точек подключения с учётом планировки помещения и бюджета.
• Учесть преимущества и недостатки каждого типа точек подключения.
• Спланировать трассы прокладки кабелей и пропускную способность сети.

Справка

Термины из видео

Консолидационная точка (MUTOA)

Зона, где заканчиваются многочисленные линии передачи данных, которые затем локально подключаются пользователями.

Напольные коробки

Устройства, которые обычно устанавливаются в съёмный фальшпол и врезаются в отдельные съёмные плитки, но могут быть установлены и в другие типы полов.

Втулки

Устройства, аналогичные напольным коробкам, обычно используемые в помещениях с фальшполом.

Кабель-каналы с силовым кабелепроводом

Системы, используемые для доступа к островным столам и обеспечения питания и данных.
