Подключение ИПР 513 3АМ и сирены через «Крону» без ППКОП

Коротко

Главный ответ

В видео продемонстрировано подключение пожарной кнопки ИПР 513 3АМ и сирены к батарейке «Крона» без использования ППКОП. Показано, как загорается светодиод на кнопке, как сирена работает в режиме стробоскопа и со звуком, как переключать звуковые режимы с помощью флешки и как собрать питание из трёх батареек «Крона».

Главное из материала

Основные выводы

Пожарную кнопку ИПР 513 3АМ можно подключить к батарейке «Крона» для проверки свечения светодиода.
Сирена может работать в режиме стробоскопа (без звука) и со звуком; для звука красный провод должен быть подключён к центру динамика, чёрный — к краям.
В сирене предусмотрено три режима звука, которые переключаются с помощью флешки.
Для питания сирены можно использовать три батарейки «Крона», соединённые последовательно.
В следующем видео автор планирует показать подключение сирены на станции нажатия с использованием электрической коробки.

Введение и демонстрация рабочего места

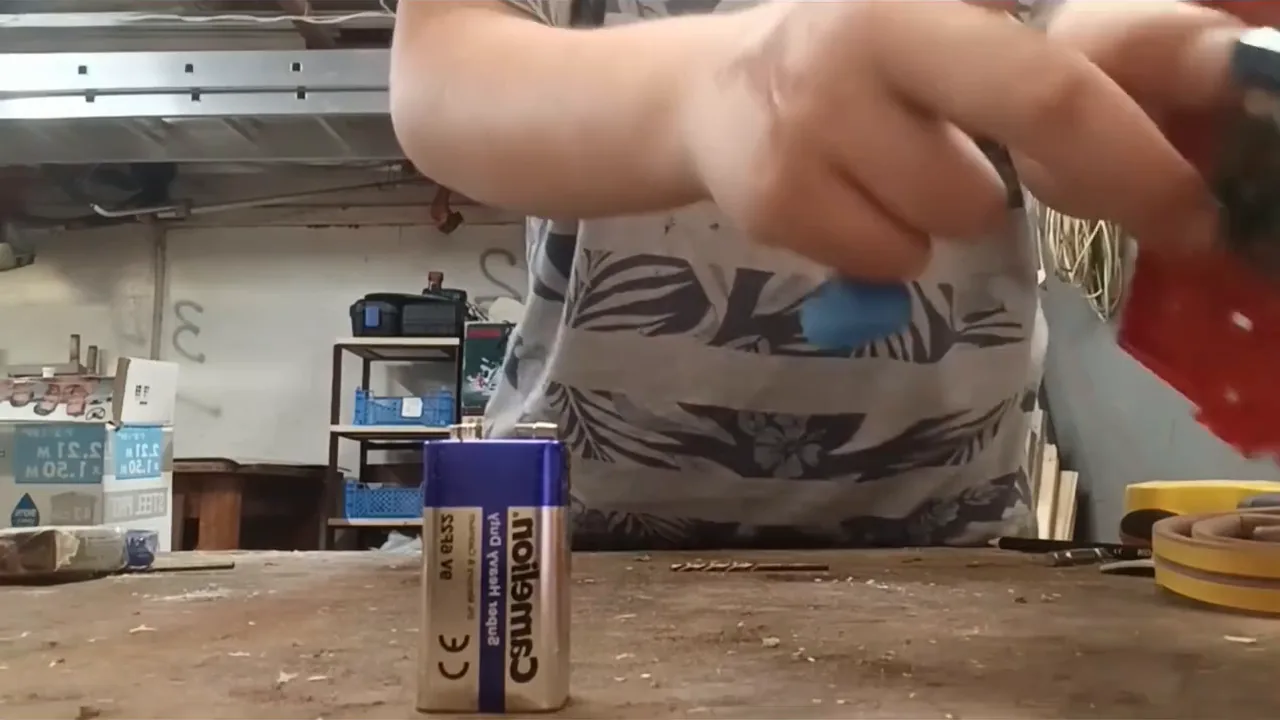

Автор представляет своё рабочее место в гараже. Это пространство служит площадкой для практических экспериментов с электроникой. В данном видео он ставит конкретную цель — показать процесс подключения пожарной кнопки и сирены.

Таким образом, зритель сразу понимает, что основное внимание будет уделено сборке и настройке этих двух компонентов. Автор не отвлекается на посторонние детали, а последовательно ведёт к раскрытию темы.

Подключение светодиода на пожарной кнопке

Для подключения светодиода, встроенного в пожарную кнопку, требуются батарейка «Крона», клемма и сама пожарная кнопка. Сначала автор снимает крышку кнопки, чтобы получить доступ к внутренней плате. На этой плате расположены контакты, к которым необходимо подсоединить провода.

Далее он подключает провода, соблюдая полярность: красный провод — это плюс, чёрный — минус. После подключения батарейки светодиод загорается, однако он не мигает. Это означает, что в данной конфигурации светодиод работает в режиме постоянного свечения, а не прерывистого сигнала.

Такая последовательность действий — снятие крышки, доступ к плате, подключение проводов с учётом полярности и подача питания — позволяет наглядно продемонстрировать базовый принцип работы светодиодной индикации на пожарной кнопке.

Разборка и подключение сирены

Сирена была подключена к кнопке. Автор откручивает контакты и снимает сирену. В сирене есть чёрный и красный провода; красный провод был оборван. Для подключения звука красный провод приклеивается к центру динамика, чёрный — к краям. При подключении только к батарейке сирена работает в режиме стробоскопа без звука.

Таким образом, последовательность действий: отсоединить сирену от кнопки, открутив контакты, затем снять её. После снятия обнаруживается, что красный провод оборван. Чтобы восстановить звук, необходимо приклеить красный провод к центру динамика, а чёрный — к краям. Если подключить сирену только к батарейке, она будет работать в режиме стробоскопа без звука.

Режимы звука и их переключение

В сирене есть три режима звука. Для переключения режимов нужно вытащить флешку и переставить её.

Следовательно, чтобы изменить режим звучания, необходимо извлечь флешку и установить её в другое положение. Это позволяет выбрать один из трёх доступных режимов.

Питание от трёх батареек «Крона»

Для создания источника питания необходимо использовать три батарейки типа «Крона». Процесс сборки начинается с того, что две батарейки вставляются сверху, а на них — третья, чтобы совпадали. Такое расположение обеспечивает последовательное соединение элементов.

После укладки батарей конструкция скрепляется скотчем. При этом разъёмы остаются доступными для подключения проводов. Важно запомнить полярность: большой разъём — минус, маленький — плюс.

Таким образом, получается компактный блок питания, который можно использовать для подключения различных устройств, соблюдая полярность.

Заключение и планы на следующее видео

Автор благодарит за просмотр. В следующем видео планируется подключение сирены на станции нажатия с использованием электрической коробки.

Это позволит расширить функциональность устройства и продолжить серию обучающих материалов.

Практика

Чек-лист по материалу

Подготовьте батарейку «Крона», клемму и пожарную кнопку ИПР 513 3АМ.
Снимите крышку с пожарной кнопки, чтобы получить доступ к плате.
Подключите красный провод к плюсу, чёрный — к минусу на клемме.
Присоедините батарейку «Крона» и проверьте свечение светодиода.
Для подключения сирены открутите контакты и снимите её.
Подключите красный провод к центру динамика, чёрный — к краям для появления звука.
Для переключения режимов звука вытащите флешку и переставьте её.
Для питания от трёх батареек «Крона» соедините их последовательно и скрепите скотчем.
Подключите провода к разъёмам: большой — минус, маленький — плюс.

Справка

Термины из видео

ИПР 513 3АМ: Пожарная кнопка, используемая для ручного включения пожарной сигнализации.
Крона: Батарейка с напряжением 9 В, используемая для питания устройств.
Сирена: Устройство для звукового и светового оповещения о пожаре.
Стробоскоп: Режим работы сирены, при котором она излучает яркие вспышки света без звука.
ППКОП: Прибор приёмно-контрольный охранно-пожарный, устройство для управления пожарной сигнализацией.
Флешка: Сменный элемент в сирене, перестановка которого изменяет режим звука.

Первоисточник

Проверьте контекст в оригинале

Статья подготовлена на основе видео.
