Построение IP-системы видеонаблюдения с PoE-инжекторами

Роль PoE-инжектора в системе видеонаблюдения

PoE-инжектор играет важную роль в системе видеонаблюдения, позволяя упростить инфраструктуру и снизить затраты на развёртывание сети. Он заменяет PoE-коммутатор, что особенно актуально в ситуациях, когда необходимо подключить небольшое количество устройств или когда использование коммутатора нецелесообразно по экономическим или техническим причинам.

Инжектор получает питание от сети переменного тока, что делает его удобным решением для питания устройств в местах, где доступ к электрическим розеткам ограничен. Это позволяет использовать стандартное сетевое оборудование и упростить процесс монтажа системы видеонаблюдения. Благодаря этому снижается необходимость в дополнительных электромонтажных работах, что экономит время и ресурсы при развёртывании системы.

Передача питания и данных через единый Ethernet-кабель существенно упрощает кабельную систему и уменьшает количество проводов. Это не только облегчает монтаж, но и снижает вероятность возникновения проблем, связанных с избыточным количеством кабелей, таких как путаница и повреждения. В результате система становится более надёжной и удобной в обслуживании.

Принцип работы PoE-инжектора

Принцип работы PoE-инжектора основан на использовании сетевого порта для передачи электрического питания на подключённое устройство. Инжектор преобразует питание из сети переменного тока и передаёт его через Ethernet-кабель, что позволяет питать устройства без необходимости использования дополнительных электрических розеток. Процесс преобразования и передачи питания осуществляется в соответствии с стандартами PoE, что гарантирует безопасность и совместимость с оборудованием.

Данные с камеры передаются через LAN-порт инжектора, что обеспечивает одновременную передачу питания и информации. Это решение позволяет оптимизировать использование сетевых ресурсов и упростить управление системой видеонаблюдения. Инжектор обеспечивает стабильное питание и передачу данных, что важно для бесперебойной работы камер и качества видеопотока.

Таким образом, PoE-инжектор объединяет функции питания и передачи данных, что делает его эффективным компонентом системы видеонаблюдения и упрощает её масштабирование и обслуживание. Использование инжектора позволяет избежать сложностей, связанных с прокладкой отдельных электрических кабелей, и упрощает интеграцию камер в существующую сетевую инфраструктуру.

Подключение камеры и передача данных

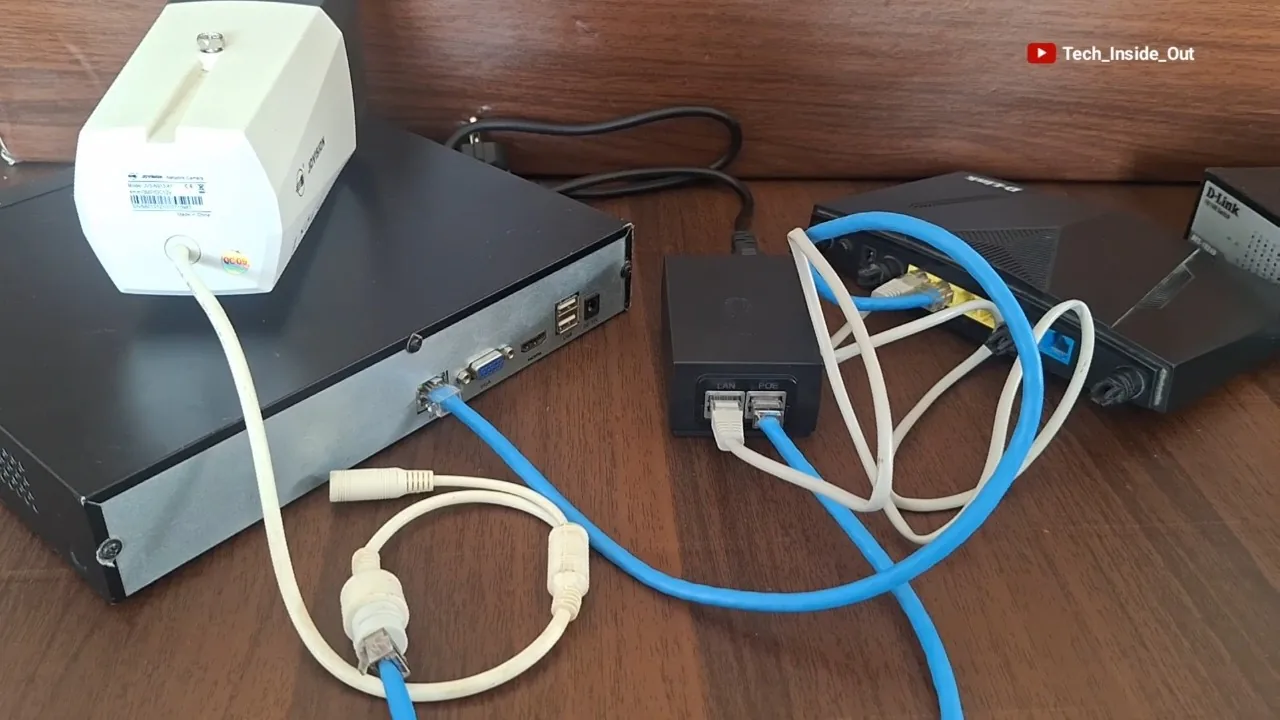

Для начала необходимо подключить камеру к источнику питания и сети. Камера получает питание через PoE-порт, что позволяет упростить процесс установки и сократить количество необходимого оборудования. Сначала нужно подключить инжектор к источнику переменного тока, а затем соединить его с камерой с помощью Ethernet-кабеля.

После подключения к источнику питания камера передаёт видеоданные. Для этого используется LAN-порт инжектора, через который сигнал направляется в сетевой роутер. Таким образом обеспечивается передача видеоданных в сеть. Важно убедиться в правильности подключения и совместимости оборудования, чтобы обеспечить надёжную передачу данных и питания.

Роль сетевого роутера в системе

Сетевой роутер играет ключевую роль в системе видеонаблюдения. Он получает видеоданные с камер, что позволяет организовать их дальнейшую обработку и хранение. Роутер маршрутизирует трафик, направляя видеопотоки на устройства хранения или в облако, в зависимости от конфигурации системы.

Кроме того, роутер обеспечивает интернет для всей сети, что даёт возможность удалённого доступа к видеоданным и управления системой с различных устройств. Это значительно повышает удобство использования и расширяет функциональные возможности системы. Удалённый доступ позволяет мониторить систему и управлять ею из любой точки, где есть интернет, что особенно важно для крупных объектов или для систем, требующих постоянного контроля.

Масштабирование системы

Для расширения функциональности системы видеонаблюдения необходимо подключить несколько камер. Это требует соблюдения определённых условий, в частности, наличия соответствующего количества инжекторов. При добавлении новых камер необходимо убедиться, что сетевая инфраструктура способна поддерживать увеличенный объём трафика.

Инжекторы необходимы для обеспечения питания и передачи данных от камер. Их количество должно соответствовать числу подключаемых камер, что позволит корректно интегрировать устройства в систему. Каждая камера требует отдельного инжектора или порта на PoE-коммутаторе, если используется такая конфигурация.

После подключения камеры к роутеру они станут доступны для управления и просмотра через NVR (сетевой видеорегистратор). Это обеспечит централизованный контроль над всеми камерами и упростит работу с системой видеонаблюдения. NVR позволяет настраивать параметры камер, записывать видео, просматривать архивы и осуществлять другие операции, необходимые для эффективного управления системой.

Практика

Чек-лист по материалу

• Подключить PoE-инжектор к источнику питания
• Подключить камеру к PoE-порту инжектора
• Подключить LAN-порт инжектора к сетевому роутеру
• Подключить NVR к роутеру
• Проверить доступность камер в NVR

Справка

Термины из видео

PoE-инжектор

Устройство, которое получает питание от сети переменного тока и передаёт его вместе с данными через Ethernet-кабель

PoE (Power over Ethernet)

Технология, позволяющая передавать электрическую энергию вместе с данными через стандартную Ethernet-кабельную систему

NVR (Network Video Recorder)

Сетевое устройство для записи и хранения видео с IP-камер

LAN-порт

Порт для подключения к локальной сети
