Проектирование кабельных трасс в квартире: выбор труб и прокладка

Выбор типов труб для различных стен

При прокладке кабельных трасс необходимо учитывать материал основания. Для гипсокартонных стен применяется труба ПВХ. Это обусловлено её жёсткостью и устойчивостью к нагрузкам, что важно при креплении внутри полости стены. Для бетонных стен и перекрытий используется труба ПНД, которая может быть как гибкой, так и жёсткой. Выбор между гибкой и жёсткой трубой ПНД зависит от конкретных условий монтажа.

Гибкие трубы ПНД обладают преимуществом при монтаже: их удобнее изгибать, что упрощает прокладку в стеснённых условиях и обход препятствий. Это снижает трудозатраты и время выполнения работ. Жёсткие трубы ПНД применяются там, где требуется повышенная механическая прочность, например, в открытых участках трассы. Таким образом, выбор типа трубы определяется как материалом стены, так и условиями прокладки.

Определение количества труб от щита

Из электрощита выходит шесть труб. Пять из них предназначены для силовых групп, то есть для питания различных потребителей электроэнергии. Шестая труба отведена под систему заземления. Такое разделение обеспечивает безопасность и удобство обслуживания: силовые линии и заземление прокладываются отдельно, что снижает риск помех и упрощает диагностику неисправностей.

Важно отметить, что шестая группа в щите остаётся пустой. Это связано с тем, что она предназначена для слаботочных автоматов, которые не относятся к силовым цепям. Слаботочные линии обычно используются для передачи сигналов управления, связи или данных. Таким образом, при монтаже необходимо предусмотреть отдельную трубу для слаботочных цепей, даже если на начальном этапе они не используются. Это обеспечивает возможность последующего расширения системы без дополнительных строительных работ.

Прокладка трассы для электрической плиты

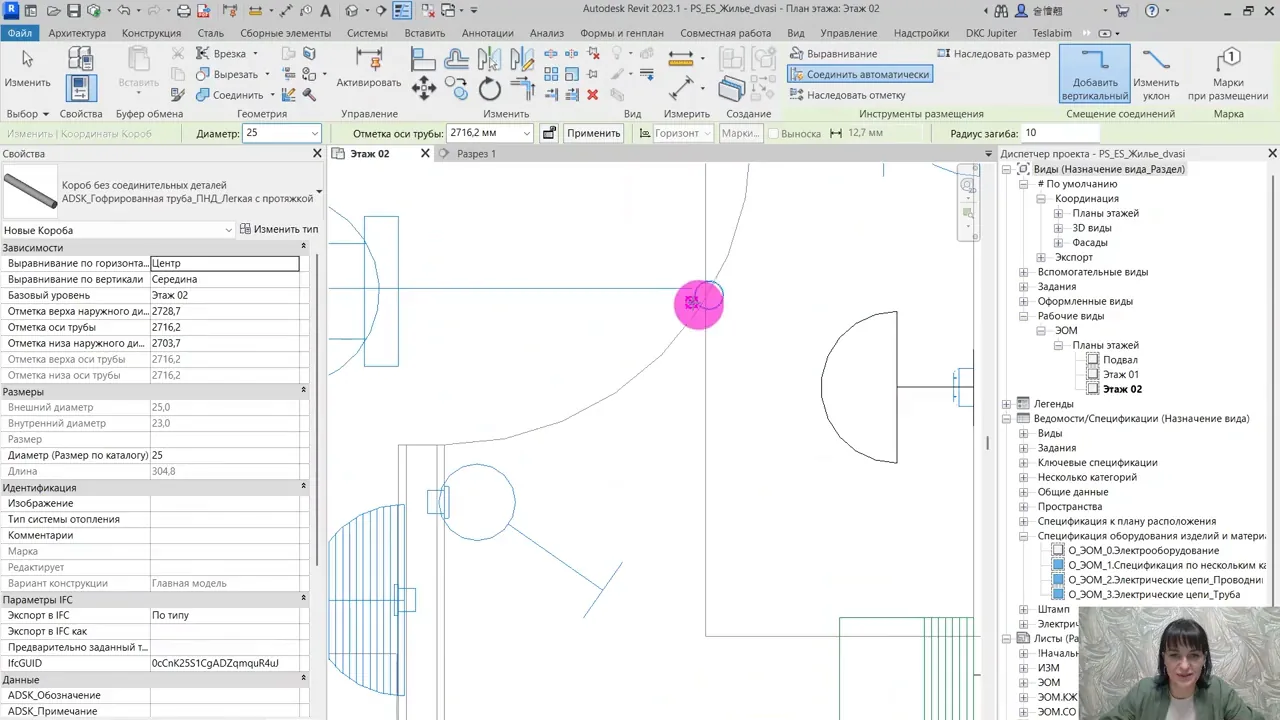

Для подключения электрической плиты необходимо проложить трассу, используя трубу ПНД 25 в перекрытии. Это обеспечивает надёжную защиту кабеля и возможность его замены в будущем. Трасса должна вестись по наиболее прямолинейной траектории, что минимизирует длину кабеля и упрощает его протяжку.

При прохождении через гипсокартонные конструкции тип трубы меняется на ПВХ. Это связано с тем, что ПНД не предназначен для открытой прокладки в гипсокартоне, а ПВХ обеспечивает необходимую жёсткость и защиту. Таким образом, комбинирование труб разных типов позволяет адаптировать трассу к различным условиям.

Организация розеточной сети на кухне

На кухне предусмотрено 6 розеток, которые соединяются в одну распределительную коробку. Для этого используется потолочная коробка с 6 выводами, при необходимости можно добавить ещё одну. Такая схема позволяет централизованно управлять подключением и упрощает диагностику неисправностей.

Соединение розеток в стенах не рекомендуется из-за риска повреждения кабеля. При последовательном соединении в стене любое повреждение изоляции или контакта может привести к выходу из строя всей цепи. Поэтому все соединения выполняются в распределительной коробке, что обеспечивает безопасность и удобство обслуживания.

Розетки и освещение в санузле

В санузле предусмотрено три розетки. Для их подключения можно задействовать существующую потолочную коробку, что упрощает монтаж и сокращает количество дополнительных элементов. Однако для освещения санузла может потребоваться отдельная монтажная коробка, поскольку потолочная коробка может не обеспечивать нужное количество подключений или не соответствовать требованиям по безопасности.

Кроме того, в санузле устанавливается коробка для заземления. Это необходимо для обеспечения электробезопасности, особенно в условиях повышенной влажности. Таким образом, при планировании электромонтажа в санузле следует учесть три розетки, возможную отдельную коробку для освещения и обязательную коробку заземления.

Освещение и звонок

Освещение подключается через распределительные коробки, которые объединены в одну группу. Это позволяет централизованно управлять освещением и упрощает диагностику неисправностей. Для звонка используются отдельные распределительные коробки, которые соединяются с группой освещения. Такое подключение обеспечивает независимую работу звонка при сохранении общей схемы.

Если в коробках не хватает выводов для подключения всех необходимых линий, можно использовать коробки на 8 или 10 выводов. Это дает возможность увеличить количество подключений без изменения общей структуры групп. Таким образом, при недостатке выводов в стандартных коробках рекомендуется применять более вместительные варианты.

Практика

Чек-лист по материалу

• Проверить соответствие типов труб для каждого участка (ПВХ для гипсокартона, ПНД для бетона).
• Убедиться, что из щита выходит 6 труб: 5 силовых и 1 заземление.
• Прокладывать трассы по прямолинейным маршрутам, избегая лишних поворотов.
• Использовать потолочные распределительные коробки для соединения розеток.
• Следить за диаметром труб и при необходимости менять его массово через выбор экземпляров.
• Проверять спецификацию на соответствие типов и количества труб.

Справка

Термины из видео

ПНД

Полиэтилен низкого давления — материал для гибких или жёстких труб, используемых в бетонных стенах и перекрытиях.

ПВХ

Поливинилхлорид — материал для труб, применяемых в гипсокартонных стенах.

Перекрытие

Конструктивный элемент здания, разделяющий этажи; в проекте используется для прокладки труб.

Распределительная коробка

Устройство для соединения и разветвления электрических проводов.

Спецификация

Документ, содержащий перечень материалов и оборудования с указанием количества.
