Тест охранно-тревожной сигнализации на ППКОП Сигнал-20М

Состав системы

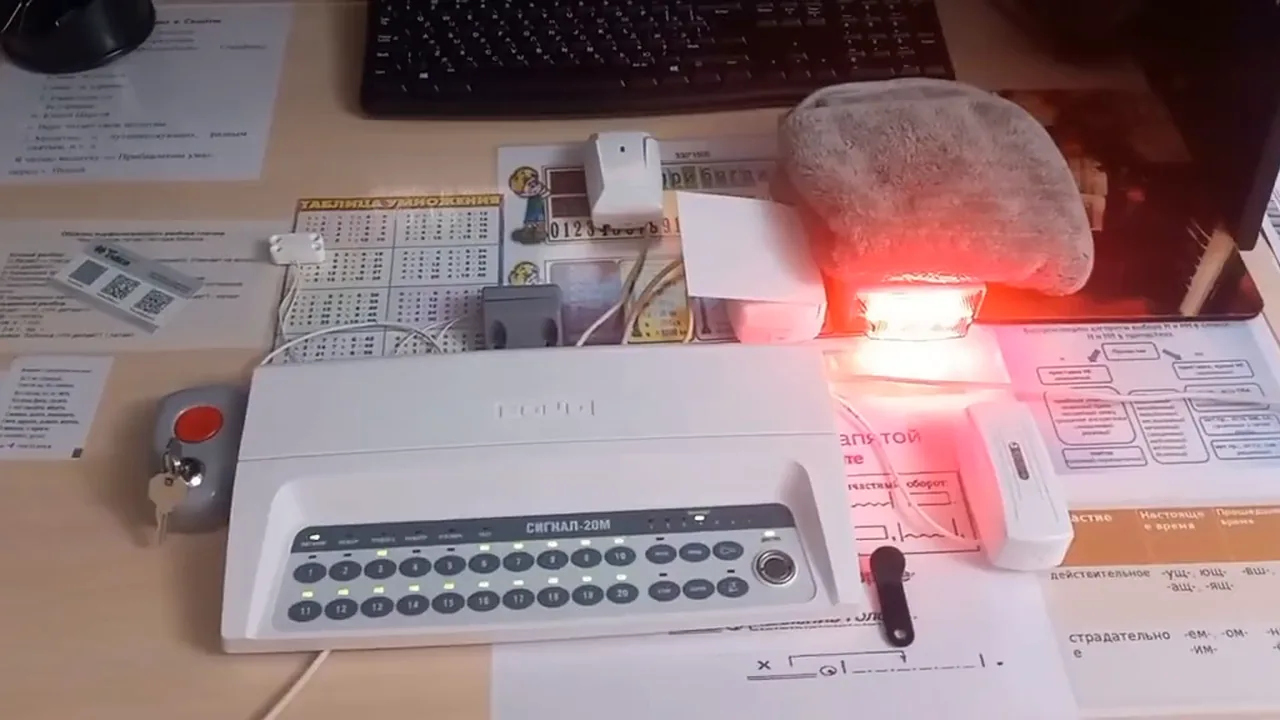

В состав системы входит прибор приёмно-контрольный охранно-пожарный Сигнал-20М нового поколения. К нему подключаются различные извещатели: геркон IOS 1220, извещатель магнитоконтактный IOS 1214, кнопка тревожной сигнализации Astra 321, извещатель звуковой Astra S, извещатель на разбитие стекла Фотон-9, извещатель объёмный Шорох-2 и извещатель на удар. Для оповещения используется оповещатель Гром-12К исполнение 2.

Все перечисленные устройства подключаются к прибору Сигнал-20М, который обеспечивает контроль их состояния. Каждый извещатель выполняет свою функцию: геркон IOS 1220 и магнитоконтактный IOS 1214 предназначены для обнаружения открытия дверей или окон, кнопка тревожной сигнализации Astra 321 служит для ручного вызова тревоги, извещатель звуковой Astra S реагирует на звук разбития стекла, извещатель Фотон-9 также обнаруживает разбитие стекла, извещатель объёмный Шорох-2 фиксирует движение в помещении, а извещатель на удар реагирует на ударные воздействия.

Оповещатель Гром-12К исполнение 2 подключается к прибору для звукового оповещения о состоянии системы. Таким образом, все компоненты образуют единую систему охранно-пожарной сигнализации, управляемую прибором Сигнал-20М.

Постановка и снятие с охраны

Для доступа к прибору ключ прикладывается к считывателю Сигнал-20М. После этого необходимо выбрать шлейф, нажав соответствующую цифру. Это позволяет идентифицировать конкретный шлейф, который требуется поставить под охрану.

После постановки шлейфа под охрану загорается оповещатель Гром-12К, что сигнализирует о successful постановке. Для снятия шлейфа с охраны ключ прикладывается повторно и нажимается номер шлейфа. Таким образом, процедура снятия аналогична постановке, но выполняется в обратном порядке.

Все действия выполняются последовательно: прикладывание ключа, выбор шлейфа, постановка или снятие. Это обеспечивает удобство и безопасность управления системой.

Тестирование шлейфов с герконом и объёмным извещателем

При размыкании геркона возникает входная тревога. На приборе загорается индикатор «Тревога», начинает мигать оповещатель Гром-12К и звучит сирена. Это означает, что шлейф, в который включён геркон, перешёл в тревожное состояние.

Для снятия тревоги необходимо приложить ключ к считывателю и снять шлейф с охраны. После этой операции система возвращается в дежурный режим, а звуковая и световая сигнализация прекращаются.

Аналогичным образом работает шлейф с объёмным извещателем Фотон-9. При срабатывании извещателя также возникает входная тревога, мигает Гром-12К и звучит сирена. Таким образом, оба типа извещателей формируют одинаковую реакцию системы.

Тестирование кнопки тревожной сигнализации Astra 321

При нажатии кнопки тревожной сигнализации Astra 321 срабатывает шестой шлейф. Это приводит к формированию тревожного события в системе.

Особенность данной кнопки в том, что Гром-12К не пищит и не мигает. Это связано с тем, что кнопка предназначена для скрытного вызова при вооружённом нападении, поэтому световая и звуковая индикация на оповещателе не активируется.

После отжатия кнопки шлейф восстанавливается. Система возвращается в исходное состояние, и тревога по данному шлейфу снимается.

Тестирование извещателя Astra S (разбитие стекла)

Для проверки извещателя Astra S, реагирующего на разбитие стекла, необходимо поставить четвёртый шлейф под охрану. При этом на приборе Гром-12К загорается индикация, подтверждающая переход шлейфа в режим охраны. Это означает, что система готова к обнаружению события разбития стекла.

Далее имитируется разбитие стекла путём стука по корпусу Гром-12К. В ответ на этот акустический сигнал срабатывает извещатель Astra S. Прибор Гром-12К загорается и начинает мигать, что указывает на регистрацию тревожного события. Таким образом, последовательность действий подтверждает работоспособность извещателя и правильность настройки шлейфа.

Тестирование извещателя удара «Шорох-2»

Для тестирования извещателя удара «Шорох-2» необходимо поставить пятый шлейф под охрану. При этом на приборе Гром-12К загорается индикация, сигнализирующая о том, что шлейф находится под охраной. Это создаёт условия для проверки реакции датчика на ударные воздействия.

Затем производится стук по датчику, имитирующий срабатывание. В результате датчик загорается красным, срабатывает Гром-12К, звучит сирена и срабатывают реле. Это демонстрирует полную цепочку тревожных действий, запускаемых извещателем при обнаружении удара.

После снятия пятого шлейфа с охраны на датчике остаётся индикация тревоги, поскольку в системе включена память тревоги. Это означает, что даже после снятия с охраны датчик сохраняет информацию о произошедшем событии до её сброса.

Практика

Чек-лист по материалу

• Приложить ключ к считывателю Сигнал-20М для доступа
• Выбрать номер шлейфа для постановки под охрану
• Убедиться, что шлейф встал под охрану и загорелся Гром-12К
• Имитировать срабатывание датчика (размыкание геркона, движение, стук и т.п.)
• Проверить, что на приборе загорелась «Тревога», мигает Гром-12К и звучит сирена
• Приложить ключ и снять шлейф с охраны для отключения тревоги
• Для кнопки тревожной сигнализации убедиться в отсутствии звуковой и световой индикации
• После теста извещателя удара проверить, что тревога сохраняется из-за памяти тревоги

Справка

Термины из видео

ППКОП Сигнал-20М

Прибор приёмно-контрольный охранно-пожарный нового поколения, используемый для организации охранно-тревожной сигнализации.

Шлейф

Электрическая цепь, соединяющая извещатели с прибором, которая ставится под охрану и снимается с охраны.

Геркон IOS 1220

Магнитоконтактный извещатель, срабатывающий при размыкании под действием магнитного поля.

Извещатель магнитоконтактный IOS 1214

Магнитоконтактный извещатель, используемый для обнаружения открытия дверей или окон.

Кнопка тревожной сигнализации Astra 321

Устройство для скрытного вызова тревоги при вооружённом нападении, не издающее звуковых и световых сигналов.

Извещатель звуковой Astra S

Извещатель, реагирующий на разбитие стекла по характерному звуку.

Извещатель на разбитие стекла Фотон-9

Оптико-электронный извещатель, обнаруживающий разбитие стекла.

Извещатель объёмный Шорох-2

Извещатель, обнаруживающий движение в контролируемой зоне, а также ударные воздействия.

Оповещатель Гром-12К исполнение 2

Светозвуковое устройство оповещения, загорается и мигает при тревоге.

Память тревоги

Функция прибора, сохраняющая состояние тревоги на извещателе после снятия шлейфа с охраны.
