Вертикальные углы для кабельных лотков: виды, параметры и монтаж

Коротко

Главный ответ

Вертикальные углы для кабельных лотков бывают внутренними и внешними под 45 и 90 градусов. Они определяют перемещение кабеля между уровнями и этажами. Неправильный выбор угла ведёт к избыточному напряжению, износу кабеля и сокращению срока службы системы.

Главное из материала

Основные выводы

Вертикальные углы бывают внутренними и внешними под 45 и 90 градусов, что закрывает потребности при монтаже любых кабельных трасс.
Вертикальные углы определяют перемещение кабеля между разными уровнями и этажами зданий.
Неправильный выбор угла может привести к избыточному напряжению и износу кабеля, увеличить риск повреждений и сократить срок службы системы.
Углы изготавливаются шириной от 50 до 600 мм, высотой борта от 50 до 100 мм и толщиной от 0,55 до 1,2 мм.
Соединение лотка с углом — телескопическое с фиксацией на болт-гайку М6; аксессуар может оснащаться крышкой для защиты кабеля.

Введение и актуальность вертикальных углов

Компания ZNK производит кабельные лотки, монтажные системы и аксессуары к ним. Углы вертикальные присутствуют почти в каждой заявке от клиентов.

Вертикальные углы в кабельных трассах определяют, как перемещается кабель между разными уровнями и этажами зданий. Неправильный выбор угла может привести к избыточному напряжению и износу кабеля, что увеличит риск повреждений и сократит срок службы системы.

Типы и исполнения вертикальных углов

Компания ZNK производит углы вертикальные в нескольких исполнениях. Это внутренние и внешние углы под 45 и 90 градусов. Такие углы позволяют закрыть потребность при монтаже любых кабельных трасс.

Вертикальные углы больше всего востребованы для прокладки кабельных трасс, преимущественно с изменением высот и обходом препятствий. В зависимости от места инженеры прописывают лотки и аксессуары под необходимый угол.

Как определить внешний и внутренний угол (на примере 90 градусов)

Внутренние вертикальные углы под 90 градусов: при монтаже лотки имеют направление вверх, крышка угла имеет минимальные размеры, края крышки направлены вверх.

Внешние вертикальные углы под 90 градусов: монтаж лотка осуществляется с направлением вниз, крышка лотка имеет достаточно большой размер, края крышки смотрят вниз, параллельно самому лотку.

Технические параметры и изготовление

Углы изготавливаются в различных исполнениях. Ширина угла может составлять от 50 до 600 миллиметров.

Высота борта — от 50 до 100 миллиметров. Толщина изготовления угла составляет от 0,55 до 1,2 миллиметра.

Монтаж и соединение

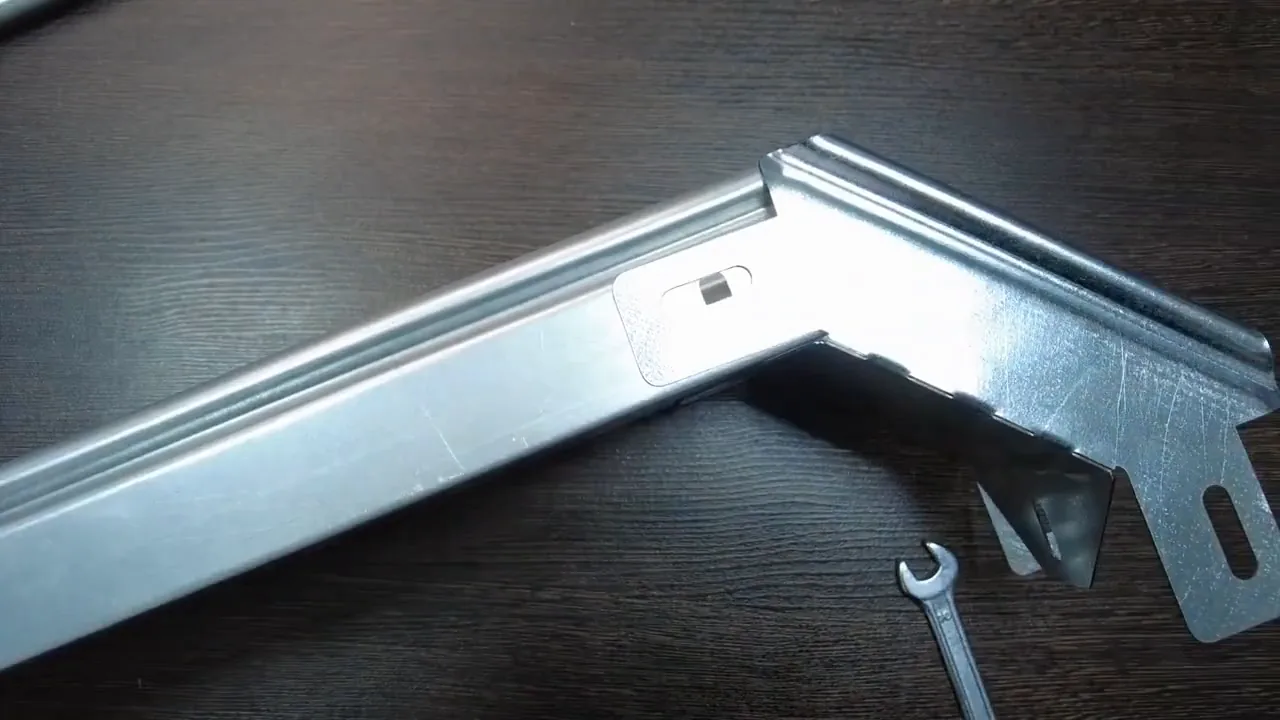

Соединение лотка с углом осуществляется телескопическим методом с последующей фиксацией на болт-гайку М6.

Аксессуар может оснащаться крышкой для максимальной защиты кабеля от механического воздействия и попадания различных осадков.

Заключение и рекомендации

Правильное проектирование и установка вертикальных углов в кабельных трассах – залог надежной работы всей системы. Уделяя внимание аспектам, можно значительно продолжить срок службы кабельной трассы и избежать потенциальных проблем в будущем.

Для приобретения кабельных лотков, монтажных систем или аксессуаров можно оставить заявку любым удобным способом; контакты в описании под видео. Приглашаем подписаться на телеграм-канал, где рассказывается о продукции и готовится интересный материал по электротехнической тематике. Подписчики канала получают 5-процентную скидку на весь ассортимент; для этого достаточно предоставить скриншот аккаунта с подпиской на канал.

Практика

Чек-лист по материалу

Определите, требуется ли внутренний или внешний вертикальный угол в зависимости от направления изменения высоты трассы.
Выберите угол под 45 или 90 градусов, исходя из конфигурации трассы и необходимости обхода препятствий.
Убедитесь, что ширина угла соответствует ширине лотка (от 50 до 600 мм).
Проверьте высоту борта (от 50 до 100 мм) и толщину изготовления (от 0,55 до 1,2 мм) для соответствия условиям эксплуатации.
При монтаже внутреннего угла под 90 градусов направьте лотки вверх, крышку устанавливайте минимальных размеров с краями вверх.
При монтаже внешнего угла под 90 градусов направьте лоток вниз, используйте крышку большого размера с краями, смотрящими вниз параллельно лотку.
Соедините лоток с углом телескопическим методом и зафиксируйте болт-гайкой М6.
При необходимости установите крышку на угол для защиты кабеля от механического воздействия и осадков.
Для получения скидки 5% подпишитесь на телеграм-канал и предоставьте скриншот аккаунта с подпиской.

Справка

Термины из видео

Вертикальный угол: Аксессуар кабельного лотка, определяющий перемещение кабеля между разными уровнями и этажами зданий.
Внутренний вертикальный угол: Угол, при монтаже которого лотки имеют направление вверх; крышка угла имеет минимальные размеры, а её края направлены вверх.
Внешний вертикальный угол: Угол, при монтаже которого лоток направлен вниз; крышка лотка имеет достаточно большой размер, а её края смотрят вниз, параллельно самому лотку.
Телескопическое соединение: Метод соединения лотка с углом, при котором элементы вставляются друг в друга с последующей фиксацией.
Болт-гайка М6: Крепёжный элемент, используемый для фиксации телескопического соединения лотка с углом.
Крышка угла: Элемент, которым может оснащаться аксессуар для максимальной защиты кабеля от механического воздействия и попадания различных осадков.
