Вертикальный монтаж кабельной трассы вдоль стены: скоба настенно-напольная NZNK

Введение

Канал NZNK производит кабельные лотки, монтажные системы и аксессуары. В этом видео мы расскажем о вертикальном монтаже кабельной трассы вдоль стены. Ранее мы уже показывали способы горизонтального крепления, ссылки на эти видео вы найдете в описании.

Вертикальный монтаж — важная часть работ при прокладке кабельных трасс. В отличие от горизонтального, он требует иного подхода и специальных крепежных элементов. В данном видео мы сосредоточимся именно на вертикальном монтаже вдоль стены.

Необходимость вертикального монтажа

Бывают случаи, когда необходимо произвести монтаж кабельного лотка вертикально. Это может быть связано с особенностями помещения или требованиями к прокладке кабеля. Вертикальный монтаж позволяет эффективно использовать пространство и обеспечивает надежное крепление.

Для такого типа монтажа компания NZNK производит скобу настенно-напольную. Это специальный аксессуар, который обеспечивает прочное соединение лотка со стеной или полом при вертикальной установке. Использование данной скобы упрощает монтаж и повышает его надежность.

Характеристики настенно-напольной скобы

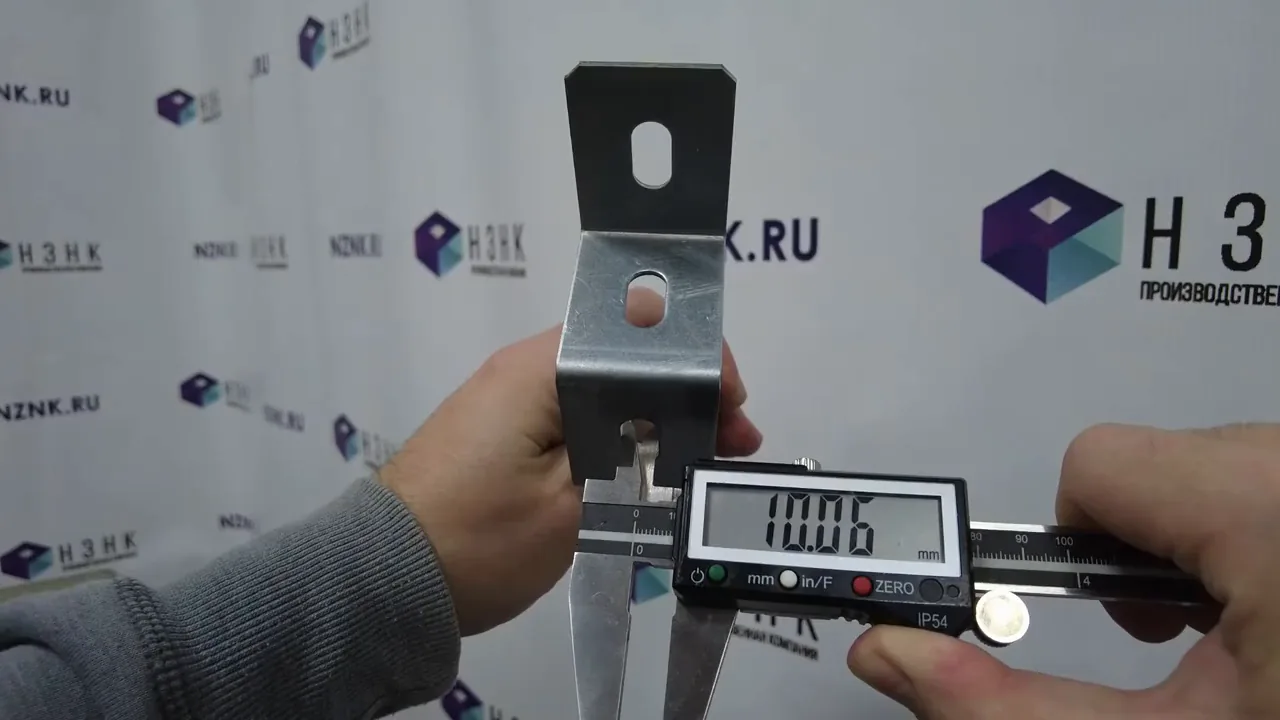

Настенно-напольная скоба изготавливается из стали толщиной 2 мм. Ширина скобы постоянна и составляет 40 мм. Вес скобы варьируется от 110 до 420 грамм. Длина скобы зависит от ширины кабельного лотка и может составлять от 50 до 600 мм.

Скоба доступна в различных климатических исполнениях: без покрытия, из нержавеющей стали, с порошковой краской по палитре RAL, оцинкованная сталь по методу Сендзимира, оцинкованная сталь методом полного погружения (горячее цинкование).

Перфорация монтажных отверстий на скобе имеет размеры 20 на 10 мм.

Монтаж скобы и лотка

Для крепления скобы к стене используются анкеры диаметром до 10 мм. После установки скобы производится монтаж лотка на скобу.

Для фиксации перфорированного кабельного лотка на скобе используются метизы: гайки и болты М6. При монтаже глухого кабельного лотка монтажные отверстия сверлятся по месту точечно.

Использование скобы для монтажа по полу

Скоба может применяться при монтаже кабельного лотка по полу. Это расширяет возможности использования данного крепежного элемента, который изначально предназначен для фиксации лотка к стене.

Процесс монтажа по полу полностью повторяет технологию крепления к стене. Последовательность действий остается той же: сначала производится разметка, затем скоба устанавливается и закрепляется, после чего в нее укладывается кабельный лоток.

Таким образом, одна и та же скоба обеспечивает универсальность монтажа, позволяя выбирать между настенным и напольным размещением лотка без изменения инструментов и методики.

Дополнительная информация

Компания NZNK производит большой спектр монтажных систем и аксессуаров под любой вид металлического лотка. Это означает, что для каждого типа лотка можно подобрать соответствующие крепежные элементы, включая рассмотренную скобу.

Заявку на приобретение можно оставить любым удобным способом, контакты указаны в описании. Для подписчиков канала действует скидка 5% на весь ассортимент при предоставлении скриншота аккаунта.

Практика

Чек-лист по материалу

• Определить необходимость вертикального монтажа кабельной трассы вдоль стены.
• Выбрать настенно-напольную скобу NZNK подходящего размера (длина от 50 до 600 мм в зависимости от ширины лотка).
• Убедиться в наличии анкеров диаметром до 10 мм для крепления скобы к стене и полу.
• Подготовить метизы М6 (гайки и болты) для фиксации лотка на скобе.
• При использовании глухого лотка просверлить монтажные отверстия по месту.
• Закрепить скобу к стене (или полу) анкерами.
• Установить и зафиксировать лоток на скобе с помощью болтов и гаек М6.

Справка

Термины из видео

Скоба настенно-напольная

Монтажный элемент, производимый компанией NZNK, предназначенный для вертикального крепления кабельной трассы вдоль стены, а также для монтажа по полу.

Кабельный лоток

Изделие, используемое для прокладки и защиты кабельных линий; в видео упоминаются перфорированные и глухие лотки.

Анкер

Крепёжный элемент, используемый для фиксации скобы к стене или полу; в видео указан диаметр до 10 мм.

Метизы М6

Крепёжные изделия (гайки и болты) с резьбой М6, применяемые для фиксации лотка на скобе.

Перфорированный лоток

Кабельный лоток, имеющий готовые отверстия для крепления.

Глухой лоток

Кабельный лоток без готовых отверстий; при монтаже отверстия сверлятся по месту.

Оцинкованная сталь по методу Сендзимира

Способ нанесения цинкового покрытия на сталь, упомянутый как одно из климатических исполнений скобы.

Горячее цинкование

Метод полного погружения для нанесения цинкового покрытия, обеспечивающий защиту от коррозии.
