Монтаж СКС в Экспоцентре Форум: 243 линка и цветовая маркировка портов

Общая структура СКС

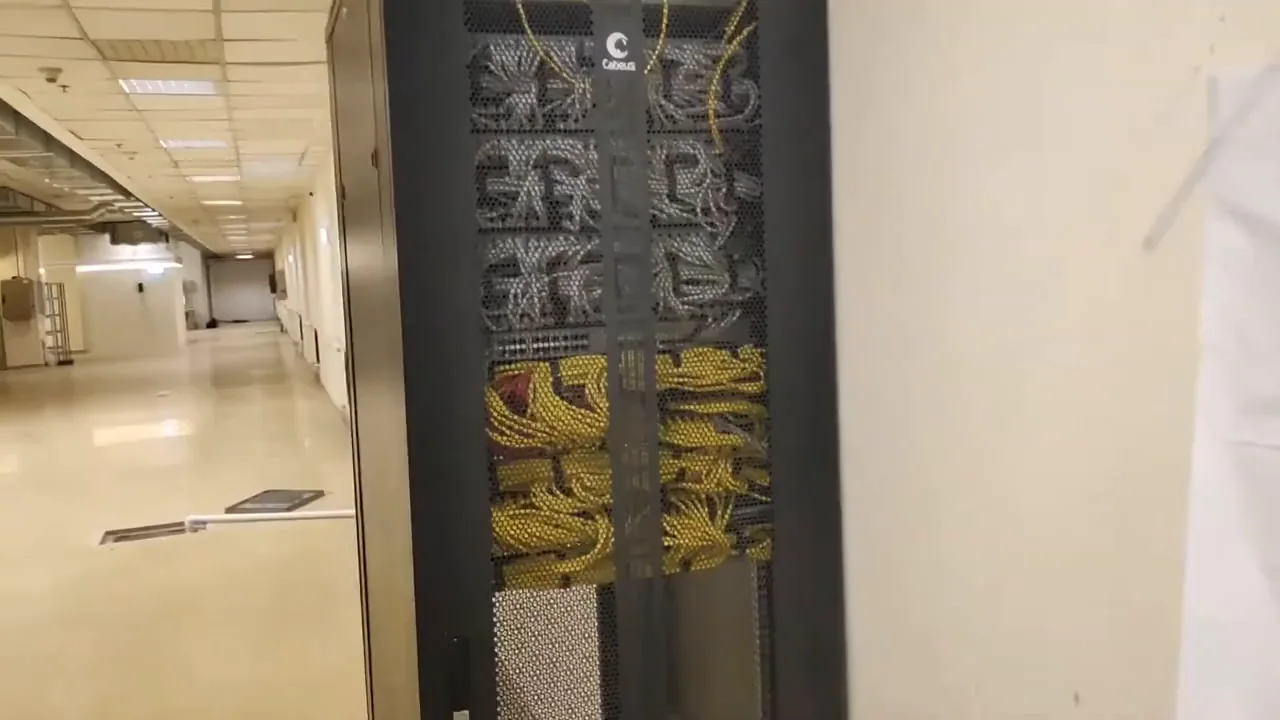

Структурированная кабельная система (СКС) включает пять патч-панелей. Верхняя кроссировка предназначена для двух патч-панелей, обслуживающих розеточные порты. Ниже располагается патч-панель видеонаблюдения, которая маркирована желтым цветом, и патч-панель для Wi-Fi точек, обозначенная красными портами. Таким образом, всего в СКС пять патч-панелей: три для розеток, две для камер и Wi-Fi.

Такое расположение обеспечивает логическое разделение портов по функциональному назначению. Верхний уровень отведен под розеточные порты, что упрощает подключение рабочих мест. Нижний уровень занимают патч-панели для видеонаблюдения и Wi-Fi, что соответствует их роли в инфраструктуре. Подобная иерархия облегчает администрирование и масштабирование системы.

Цветовая маркировка и назначение портов

В СКС применяется цветовая маркировка патч-кордов для быстрой идентификации типа подключаемого оборудования. Белые шнуры используются для соединения с розеточными портами. Желтые шнуры предназначены для камер видеонаблюдения. Красные шнуры отведены для подключения Wi-Fi точек.

Такая маркировка позволяет безошибочно определять назначение каждого порта и упрощает обслуживание сети. Например, при необходимости добавить новую камеру достаточно использовать желтый патч-корд и подключить его к соответствующей патч-панели. Аналогично для Wi-Fi точек применяются красные шнуры. Цветовое кодирование снижает риск ошибок при коммутации и ускоряет поиск неисправностей.

Технологический запас и особенности линков

При проектировании сети был предусмотрен технологический запас по 20 метров для Tese 1 и Tese 2. Это означает, что для каждого из этих устройств закладывается дополнительная длина кабеля в 20 метров, что обеспечивает гибкость при монтаже и возможные будущие изменения.

Все порты в данной реализации являются двойными: на одну розетку приходится по два линка. Такая конфигурация позволяет подключать два устройства к одной точке или использовать один линк как резервный. Однако камеры видеонаблюдения используют только один линк, что отличается от общей схемы.

Изменения в проекте

В ходе работы проект претерпел однократное изменение. В процессе корректировки некоторые линки были исключены, а некоторые добавлены. Это потребовало пересмотра схемы подключения и учёта новых условий.

Несмотря на внесённые правки, в целом итоговая картина получилась симпатичной. Двойные порты и технологический запас позволили сохранить целостность сети и обеспечить необходимую функциональность.

Особенности помещения и типовые посты

Помещение, о котором идет речь, отличается значительной протяженностью и состоит из множества внутренних секций. Такая планировка создает необходимость организации эффективного наблюдения и управления. Внутри размещено порядка двадцати кроватей, что предполагает присутствие медицинского персонала и требует постоянного контроля за пациентами. Для обеспечения безопасности установлены четыре камеры видеонаблюдения: две из них расположены на противоположной от входа стене, а еще две — непосредственно на медсестринском посту. Такое размещение позволяет охватить как общее пространство палаты, так и зону, где находится персонал.

На медсестринском посту смонтирован принтер, а также четыре и две розетки на самом принтере. Это указывает на то, что пост оснащен необходимым оборудованием для работы с документацией и, возможно, для подключения дополнительных устройств. Наличие розеток непосредственно на принтере может быть связано с особенностями его питания или подключения периферии. Учитывая протяженность помещения и количество кроватей, такое оснащение поста является важным элементом для оперативного реагирования и ведения записей.

Подобные посты часто встречаются на форуме, и все они типовые, выполнены одинаково. Это говорит о том, что описанная конфигурация является стандартным решением для данного типа помещений. Единообразие исполнения упрощает обслуживание и замену компонентов, а также позволяет персоналу быстро адаптироваться при переходе из одной секции в другую. Таким образом, несмотря на протяженность и множество секций, типовые посты обеспечивают унифицированный подход к организации рабочего пространства медсестер.

Практика

Чек-лист по материалу

• Проверить цветовую маркировку патч-кордов: белые — розетки, желтые — камеры, красные — Wi-Fi.
• Убедиться в наличии технологического запаса 20 метров на каждом линке.
• Проверить двойные порты: по два линка на розетку, на камеры — по одному.
• Учесть возможные изменения проекта и перепроверить актуальность линков.
• Осмотреть типовые посты на предмет одинакового выполнения.

Справка

Термины из видео

СКС

Структурированная кабельная сеть — набор кабельных линий и коммутационных элементов, обеспечивающих передачу сигналов.

Патч-панель

Коммутационное устройство для соединения кабелей и организации портов.

Линк

Кабельная линия, соединяющая два порта.

Кроссировка

Процесс соединения портов с помощью патч-кордов.

Технологический запас

Дополнительная длина кабеля, оставленная для возможных переделок.
