Настройка контроллера Z-5R от Iron Logic: мастер-ключ, запись и стирание ключей

Создание мастер-ключа

Для начала работы с контроллером необходимо создать мастер-ключ. Подключите питание — в течение первых 16 секунд контроллер будет издавать звуковые сигналы, что указывает на активный режим записи мастер-ключа. В этот период нужно приложить выбранную карту или брелок к считывателю, чтобы записать его как мастер-ключ.

Если в течение 16 секунд не было выполнено никаких действий, контроллер подаст четыре коротких сигнала и выйдет из режима записи. Это означает, что мастер-ключ не был создан, и процедуру придется повторить заново. После успешной записи мастер-ключ становится основой для дальнейшей настройки системы.

Без мастер-ключа невозможно выполнить ряд важных операций: настроить время открывания двери, добавить простые ключи без использования перемычки и активировать режим Accept. Поэтому создание мастер-ключа — обязательный первый шаг при установке и настройке контроллера.

Запись обычных ключей с помощью мастер-карты

После создания мастер-ключа можно приступать к записи обычных ключей. Для этого приложите мастер-ключ к считывателю и удерживайте его в течение 6 секунд, пока не прозвучит второй звуковой сигнал. Этот сигнал подтверждает, что контроллер перешел в режим записи простых ключей.

Теперь по очереди прикладывайте новые ключи к считывателю. Каждый раз при успешной записи будет раздаваться кратковременный звуковой сигнал. Важно не держать ключ у считывателя дольше одной секунды, иначе запись может не завершиться корректно.

После записи последнего ключа подождите 16 секунд — контроллер автоматически выйдет из режима записи и перейдет в штатный режим работы. Теперь все записанные ключи могут использоваться для доступа.

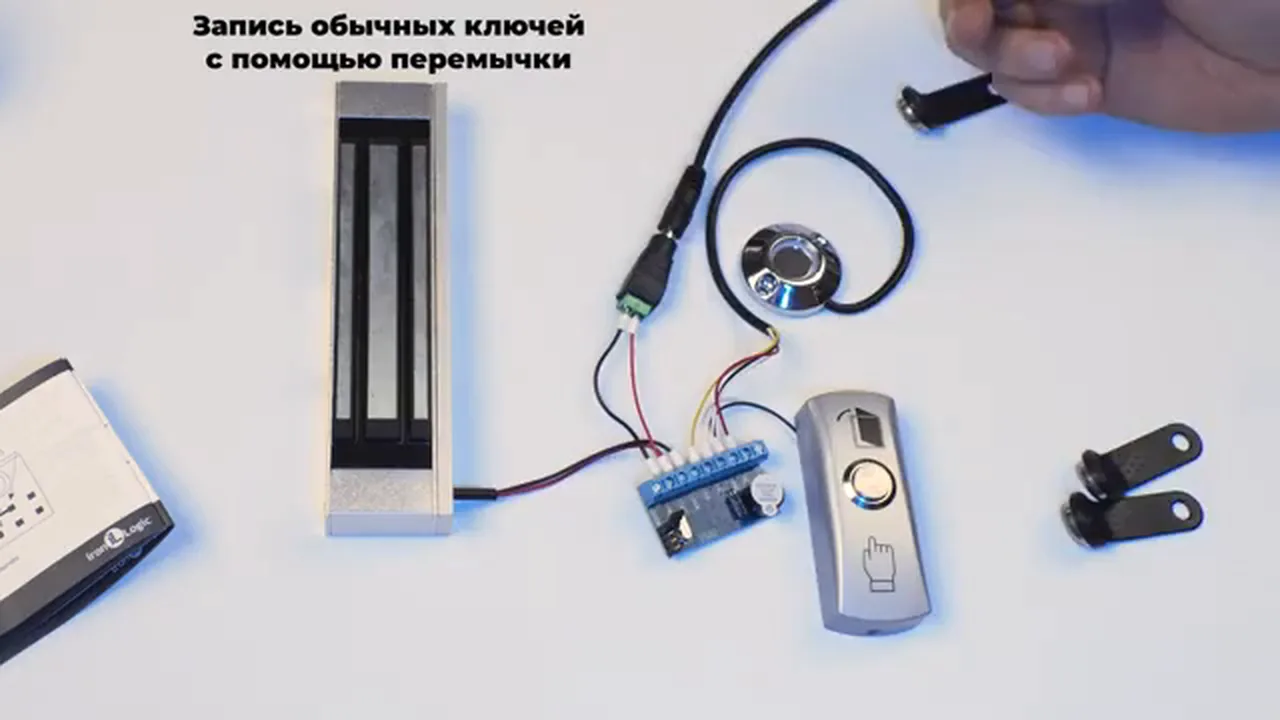

Запись обычных ключей с помощью перемычки

Для добавления обычных ключей в память контроллера сначала отключите его питание. Это необходимо для безопасного изменения режима работы устройства.

После отключения питания установите перемычку в положение №3. Затем включите контроллер: вы услышите одиночный звуковой сигнал, который подтверждает, что устройство готово к записи ключей.

Поднесите ключ к считывателю и удерживайте его не более одной секунды. Успешная запись подтверждается коротким звуковым сигналом. После записи последнего ключа контроллер автоматически вернётся в штатный режим через 16 секунд. Не забудьте вернуть перемычку в исходное положение, чтобы избежать случайного добавления ключей в будущем.

Стирание всех ключей перемычкой

Чтобы стереть все ключи из памяти контроллера, сначала отключите его питание. Это обязательное условие для переключения режима работы.

Установите перемычку в положение №2 и включите контроллер. Если операция прошла успешно, вы услышите четыре звуковых сигнала, которые подтверждают полное стирание всех записанных ключей.

Стирание всех ключей мастер-ключом

Для полного сброса всех ключей доступа к контроллеру используется мастер-ключ. Процедура состоит из двух этапов: сначала необходимо трижды приложить мастер-ключ к считывателю, каждый раз удерживая его примерно одну секунду. Каждое прикладывание сопровождается характерным звуковым сигналом, подтверждающим успешное выполнение шага.

После завершения тройного прикладывания следует выполнить финальное действие: приложить мастер-ключ еще раз, но уже на шесть секунд. Это длительное удержание инициирует команду стирания всех ключей из памяти контроллера. Важно не прерывать удержание раньше времени, иначе операция может не завершиться корректно.

Завершающим шагом является перезагрузка контроллера. После перезагрузки все ранее запрограммированные ключи будут удалены, и система вернется к заводскому состоянию, когда доступ возможен только с помощью мастер-ключа. Эта процедура полезна при утере ключей или необходимости полного сброса системы.

Практика

Чек-лист по материалу

• Подключите питание контроллера.
• В течение 16 секунд поднесите мастер-ключ к считывателю.
• Дождитесь 4 коротких сигналов — мастер-ключ создан.
• Для записи ключей мастер-картой: приложите мастер-ключ на 6 секунд, затем добавляйте ключи, удерживая не более 1 секунды.
• Для записи ключей перемычкой: отключите питание, установите перемычку в положение 3, включите питание, добавляйте ключи.
• После записи ключей верните перемычку в исходное положение.
• Для стирания всех ключей перемычкой: отключите питание, установите перемычку в положение 2, включите питание, дождитесь 4 сигналов.
• Для стирания ключей мастер-ключом: приложите мастер-ключ 3 раза по 1 секунде, затем 1 раз на 6 секунд, перезагрузите контроллер.

Справка

Термины из видео

Мастер-ключ

Ключ, который создается в течение 16 секунд после подачи питания и позволяет добавлять и удалять ключи, настраивать параметры контроллера.

Режим Accept

Режим массового добавления ключей, доступный только при наличии мастер-ключа.

Перемычка

Элемент на плате контроллера, переключение которого изменяет режим работы (запись ключей, стирание ключей).

Считыватель

Устройство, которое считывает информацию с ключей и передает ее контроллеру.
