Настройка ППКОП «Протон-4»: выходы и интерфейсы

Подключение оповещателей и настройка выходов

Для эффективной работы системы оповещения необходимо правильно подключить оповещатели и настроить выходы. Существует возможность подключить светозвуковую сигнализацию и выносной светодиод, что позволит обеспечить более заметное и звуковое оповещение в случае необходимости.

Важным этапом является установка шунтирующего сопротивления в 2,2 килоома. Это необходимо для контроля линии оповещения и обеспечения стабильной работы системы. Шунтирующее сопротивление помогает предотвратить возможные сбои и обеспечивает надёжное функционирование линии. При установке сопротивления следует убедиться, что оно правильно подключено в цепь, и проверить целостность соединений.

Каждый выход в системе можно индивидуально настроить, задав необходимые параметры. Среди доступных настроек — контроль линии связи, инверсная логика работы, сопоставление с шлейфами и выбор режима работы. Это позволяет гибко адаптировать систему под конкретные требования и условия эксплуатации. При настройке выходов необходимо учитывать специфику подключённых устройств и условия их работы, чтобы обеспечить оптимальное взаимодействие всех компонентов системы.

Работа с протоколом RS485

Протокол RS485 предоставляет возможность объединять приборы «Протон» в единую систему. Это значительно расширяет функциональные возможности и позволяет создать более сложную и масштабируемую структуру управления.

К прибору «Протон-4» можно подключить до 31 пульта управления и ведомого прибора. Это даёт возможность организовать централизованное управление большим количеством устройств и эффективно контролировать различные зоны. При подключении устройств необходимо следить за правильным распределением сетевых адресов, чтобы избежать конфликтов в системе.

Для корректной работы системы с протоколом RS485 необходимо тщательно настроить сетевой адрес и номер объекта. Эти параметры необходимы для передачи сообщений на пульт централизованного наблюдения и обеспечивают правильное взаимодействие между всеми элементами системы. После настройки параметров следует провести тестирование связи между устройствами, чтобы убедиться в правильности конфигурации.

Настройка интерфейса D0TM D1

Интерфейс D0TM D1 предоставляет возможность подключения различных устройств, среди которых — считыватели, включая тачмемы, а также другие периферийные устройства. Для эффективного использования интерфейса необходимо правильно настроить его параметры.

Чтобы начать работу со считывателем, нужно задать соответствующие настройки в интерфейсе D0TM D1. Это позволит обеспечить корректное взаимодействие между считывателем и системой. При настройке следует учитывать тип подключённого устройства и его особенности, чтобы правильно задать параметры обмена данными.

Кроме того, с помощью D0TM D1 можно подключить считыватель проксимитика в режиме эмуляции, а также пульт управления «Протон TS4». Это расширяет возможности использования интерфейса для различных задач. После подключения устройств необходимо проверить их работоспособность и убедиться в корректности обмена данными между устройствами и системой.

Конфигурация параметров работы выходов

Одним из ключевых аспектов настройки системы является конфигурация параметров работы выходов. Пользователи могут задать индивидуальные события, которые будут инициировать включение и отключение программируемого выхода. При настройке событий необходимо чётко определить условия, при которых выход должен срабатывать, и учесть возможные последствия его активации.

В системе предусмотрены определённые настройки для стандартного режима работы выходов. При необходимости эти настройки можно изменить, чтобы адаптировать поведение выходов под конкретные требования. Изменение настроек должно проводиться с учётом общей логики работы системы и взаимодействия её компонентов.

Выходы за W, SV и ПВ работают по принципу «открытый коллектор». Это определяет особенности их функционирования и должно быть учтено при настройке параметров работы. При работе с выходами такого типа необходимо учитывать особенности подключения нагрузки и возможные ограничения по току и напряжению.

Практика

Чек-лист по материалу

• Подключить светозвуковую сигнализацию и выносной светодиод к соответствующим колодкам на плате прибора.
• Установить шунтирующее сопротивление 2,2 килоома параллельно оповещателям.

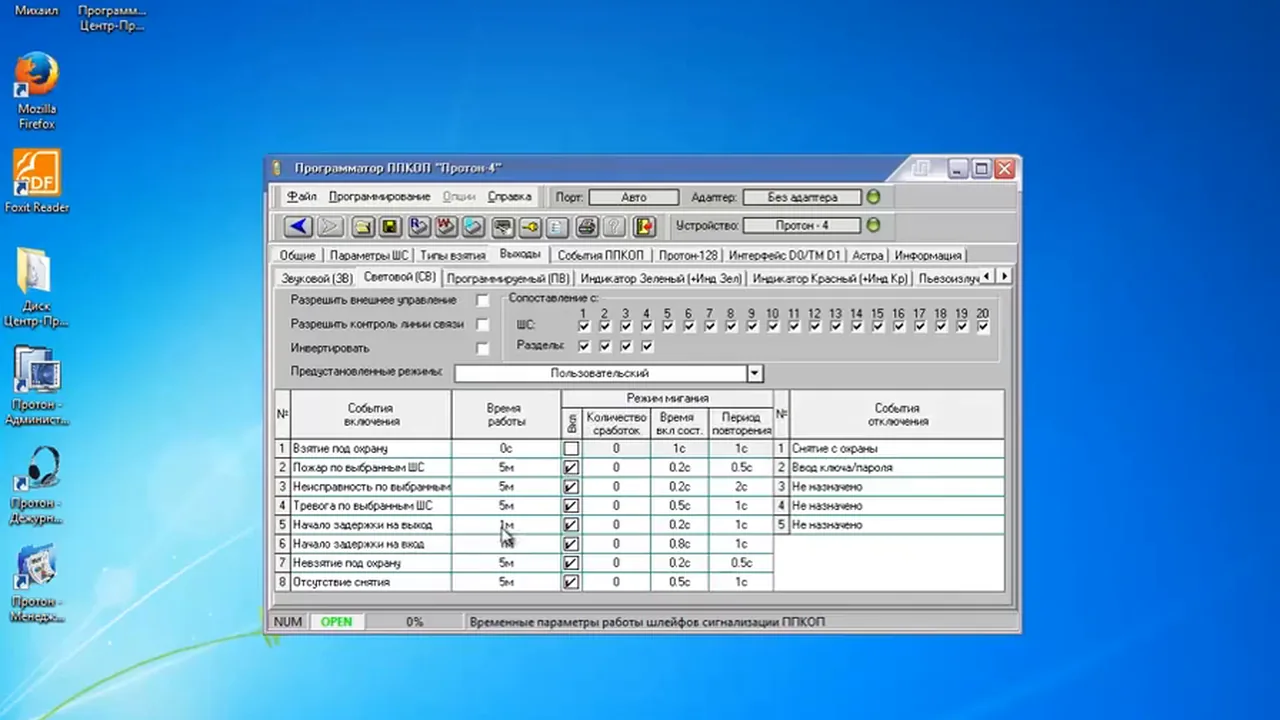

• Настроить параметры выходов в вкладке «Выходы».
• Подключить приборы по интерфейсу RS485 и настроить сетевые адреса.
• Настроить интерфейс D0TM D1 для подключения считывателя.

Справка

Термины из видео

Шунтирующее сопротивление

Сопротивление, которое устанавливается параллельно оповещателям для контроля линии оповещения.

Протокол RS485

Протокол, который позволяет объединять приборы «Протон» друг с другом и подключать к ним пульты управления.

Интерфейс D0TM D1

Интерфейс, который позволяет подключить считыватель, включая тачмемы, и другие устройства к прибору.
