Настройка «УО-4С» в режиме ведомый-2 с «С2000-4» для охранной

Коротко

Главный ответ

В статье описана настройка устройства оконечного «УО-4С» в режиме ведомый-2 для охранной сигнализации и прибора «С2000-4» для пожарной сигнализации с подключением к пульту «С2000М» по интерфейсу RS-485. Конфигурирование выполняется в программах «УПРОГ» и «ППРОГ». Приведены требования СП 484.1311500.2020, особенности подключения оповещателей, смены адресов и настройки трансляции событий.

Главное из материала

Основные выводы

Согласно СП 484.1311500.2020, с 1 марта 2021 года запрещено объединять охранную и пожарную сигнализацию на одном приборе, поэтому используются два отдельных прибора: «УО-4С» для охранной и «С2000-4» для пожарной.
«УО-4С» имеет 4 шлейфа, интерфейс RS-485, считыватель Touch Memory и 3 реле; в данном проекте реле K1 и K2 настроены как «Лампа» и «Сирена».
«С2000-4» имеет 4 шлейфа, 4 реле (два сухих контакта и два с питанием), интерфейс RS-485; реле 3 используется для сирены, реле 4 — для табло.
Перед программированием необходимо изменить заводские адреса приборов (по умолчанию 127) с помощью пульта «С2000М».
Для трансляции сообщений через «УО-4С» на телефоны пользователей необходимо в пульте «С2000М» настроить сквозную нумерацию зон Contact ID и привязать разделы к «УО-4С».

Введение и нормативные требования

С 1 марта 2021 года действует СП 484.1311500.2020, запрещающий объединять охранную и пожарную сигнализацию на одном приборе. В видео конфигурируются две отдельные системы: охранная на «УО-4С» и пожарная на «С2000-4». Обе системы подключаются по интерфейсу RS-485 к пульту «С2000М», который выполняет роль координатора.

Устройство оконечное «УО-4С»

«УО-4С» — оконечное устройство с GSM-модулем, имеющее 4 шлейфа для подключения сигнализации. Шлейфы могут конфигурироваться как охранные, пожарные, технологические и т.д. Присутствует интерфейс RS-485, клемма для подключения считывателя Touch Memory или Tech Memory, а также 3 реле. Реле программируются как «Лампа», «Сирена» и другие режимы; в данном проекте используются как «Лампа» и «Сирена».

«УО-4С» может работать в трёх режимах: автономный, мастер, ведомый-1 и ведомый-2. В видео выбран режим ведомый-2 для работы с пультом новой конфигурации.

Прибор приёмно-контрольный «С2000-4»

«С2000-4» имеет клеммы для основного и резервного питания, интерфейс RS-485, 4 реле и 4 шлейфа сигнализации. Два реле — обычные сухие контакты, два реле — с питанием (выходы 3 и 4). Шлейфы могут конфигурироваться как охранные, пожарные и т.д. Для оповещения о пожаре к выходу 3 подключается звуковой оповещатель, к выходу 4 — табло.

Подключение оповещателей

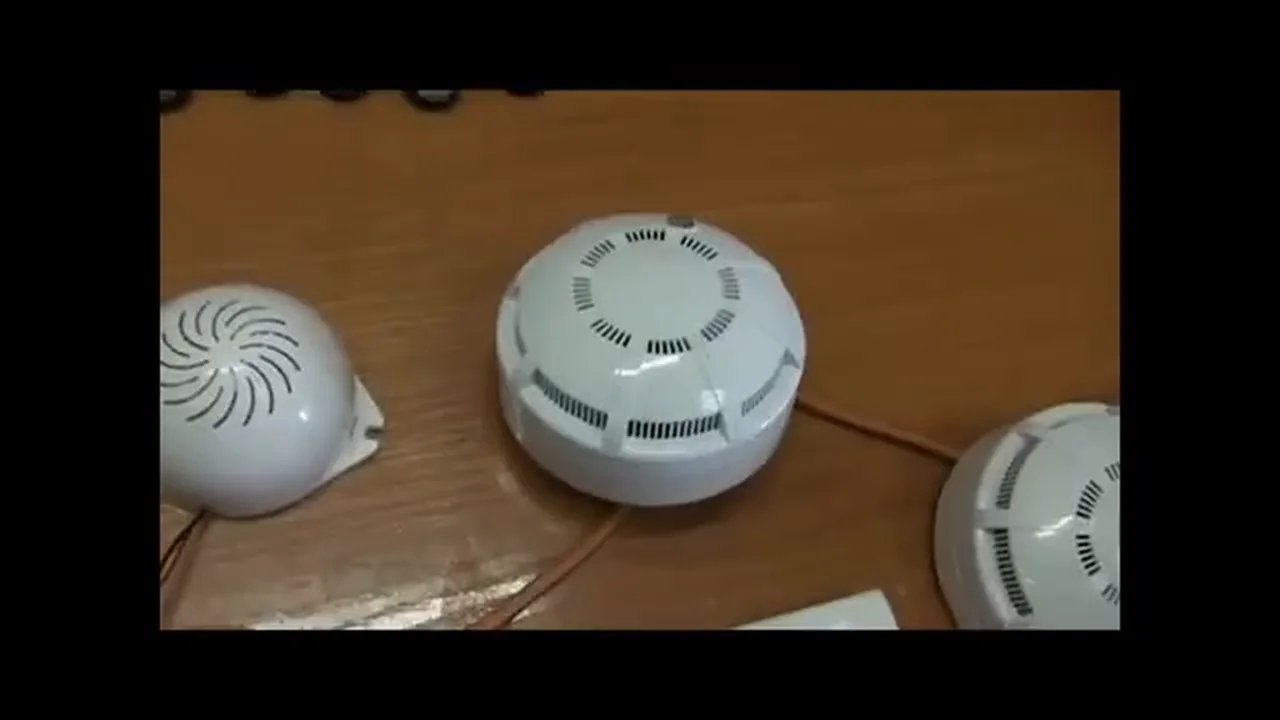

Для охранной сигнализации на «УО-4С» используются реле K1 и K2 (сухие контакты). К K1 подключается световая индикация, к K2 — звуковая (комбинированный оповещатель «Маяк-12-КП»). Для питания реле необходимо подать минус с общей клеммы питания на контакты K1 и K2. Плюс светового оповещателя подключается к постоянному напряжению 12 В.

Настройка адресов приборов

С завода приборы «УО-4С» и «С2000-4» имеют одинаковый адрес 127. Для изменения адреса используется пульт «С2000М»: нажимается кнопка «Домик», выбираются настройки, вводится пароль инженера (по умолчанию 123456), затем выбирается пункт «Настройка устройств». Приборы подключаются по одному, адрес меняется через меню пульта.

Программирование в «УПРОГ» и «ППРОГ»

Программа «УПРОГ» используется для конфигурирования «УО-4С» и «С2000-4». Программа «ППРОГ» используется для конфигурирования пульта «С2000М». Перед программированием пульт «С2000М» переводится в режим программирования: кнопка «Домик», настройки, пароль инженера 212456, режим программирования. В «УПРОГ» выбирается COM-порт, выполняется поиск приборов, затем чтение и запись конфигурации. В «ППРОГ» аналогично выбирается порт, выполняется поиск, чтение конфигурации с пульта, добавление приборов и разделов.

Практика

Чек-лист по материалу

Изменить заводские адреса приборов «УО-4С» и «С2000-4» с 127 на уникальные (1 и 2).
Подключить оповещатели к реле «УО-4С» (K1 — лампа, K2 — сирена) и «С2000-4» (реле 3 — сирена, реле 4 — табло).
В «УПРОГ» настроить «УО-4С»: режим ведомый-2, параметры реле (лампа — 255, сирена — 120 с), шлейфы, ключи Touch Memory.
В «УПРОГ» настроить «С2000-4»: типы шлейфов (1 — дымовой, 2 — ручной), реле (3 — сирена, программа 12; 4 — табло, программа 6), ключи.
В «ППРОГ» считать конфигурацию с пульта «С2000М», добавить приборы «УО-4С» и «С2000-4», создать разделы и привязать к ним шлейфы.
Настроить сквозную нумерацию зон Contact ID для шлейфов «УО-4С» и «С2000-4».
Настроить трансляцию событий: перетащить разделы на «УО-4С», выбрать типы сообщений (пожар, тревога и т.д.).
Записать конфигурацию в пульт «С2000М» и проверить работу системы.

Справка

Термины из видео

УО-4С: Устройство оконечное с GSM-модулем, имеющее 4 шлейфа, интерфейс RS-485, считыватель Touch Memory и 3 реле.
С2000-4: Прибор приёмно-контрольный, имеющий 4 шлейфа, 4 реле (два сухих контакта и два с питанием), интерфейс RS-485.
С2000М: Пульт контроля и управления, используемый как координатор системы, подключается по RS-485.
СП 484.1311500.2020: Свод правил, вступивший в действие с 1 марта 2021 года, запрещающий объединять охранную и пожарную сигнализацию на одном приборе.
УПРОГ: Программа для конфигурирования приборов «УО-4С» и «С2000-4».
ППРОГ: Программа для конфигурирования пульта «С2000М».
Contact ID: Протокол передачи извещений, используемый для трансляции событий на телефоны пользователей.
Touch Memory: Ключ-таблетка, используемый для постановки/снятия с охраны.
