Подключение охранно-пожарной сигнализации: основные принципы построения

Основные принципы построения охранного периметра

Для предотвращения несанкционированного проникновения на территорию необходимо предусмотреть как системы защиты внешнего периметра, так и установку датчиков внутри жилища. На плане участка и дома нужно отметить необходимые охраняемые зоны и возможные пути проникновения.

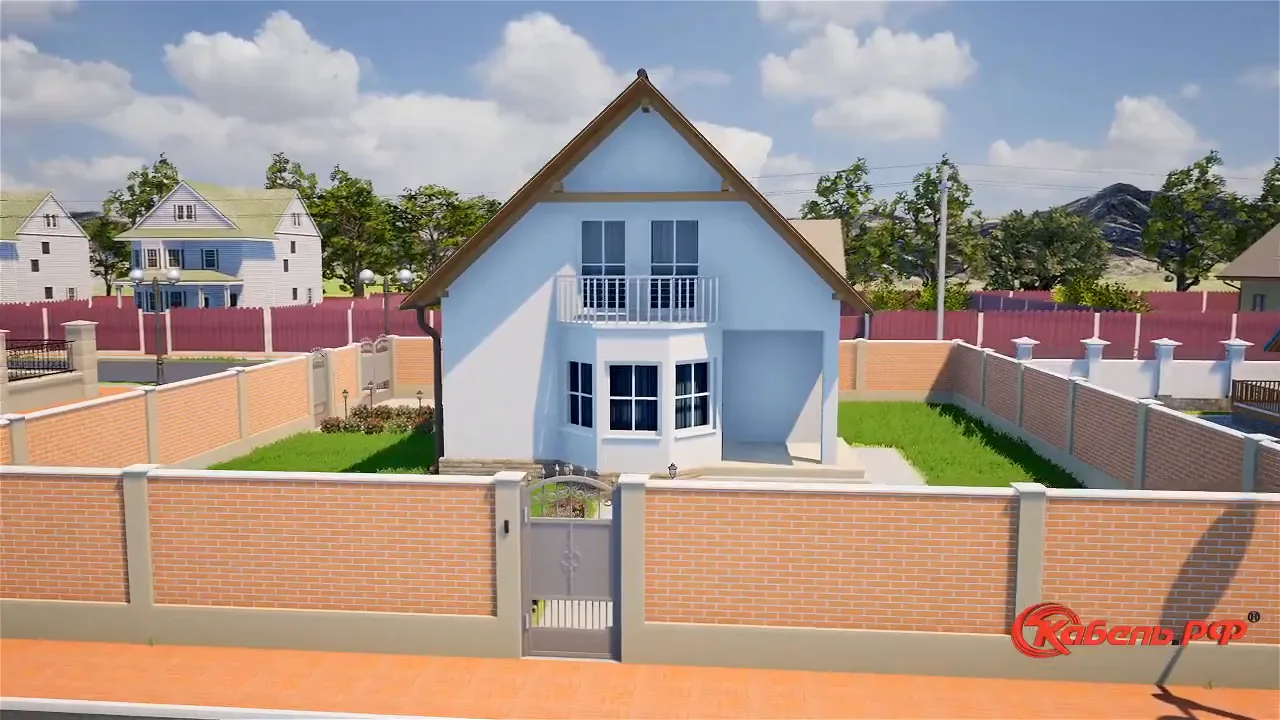

Защита участка осуществляется благодаря установке сплошного периметра охраны по линии ограждений.

Защита внешнего периметра

Для проволочных заборов используются датчики, реагирующие на вибрацию. Для каменных, бетонных и кирпичных ограждений рекомендуется использовать активные инфракрасные извещатели, марка которых выбирается в зависимости от длины охраняемого периметра.

Главное преимущество инфракрасных датчиков — охрана периметра в инфракрасном диапазоне. Чувствительный элемент — пероэлектрический модуль — улавливает прерывание инфракрасного луча.

Также для защиты территории устанавливаются магнитоконтактные охранные извещатели типа гиркон, уличного исполнения, на въездные ворота и калитку. Дополнительным способом защиты является запрос на вход с помощью видео или аудиодомофона, в связке с электрозамком. Нелишней будет и идентификация людей, находящихся на участке, с помощью систем видеонаблюдения.

Охрана домовладения

Чтобы избежать вскрытия входных дверей, окон и чердачных люков, на них устанавливаются магнитоконтактные датчики внутреннего исполнения. Данные датчики предназначены для обнаружения разрушения стекол толщиной от 2,5 до 8 мм, в том числе покрытых защитной полимерной пленкой.

В качестве дополнительной защиты объектов, находящихся в самом помещении, например, картин, сейфа, ценных книг, используются датчики объема.

Оборудование ОПС

Контроллер двухпроводной линии представляет собой коммутатор, в котором производится обработка сигналов, поступающих от всех типов датчиков. Адресный расширитель необходим для подключения нескольких линейных инфракрасных датчиков охраны периметра. Выбирается исходя из их количества.

Пульт контроля и управления С2000М выполняет функции приемно-контрольного охранного и пожарного модуля, а также прибора управления световым, звуковым и речевым оповещением, газовым, порошковым, аэрозольным и водяным пожаротушением противодымной защиты.

Резервированный источник питания работает от сети 1-фазного переменного тока с напряжением от 150 до 250 вольт.

Пожарная сигнализация и кабели

Чтобы уберечь жилище от пожара и вовремя предупредить о надвигающейся опасности, используются датчики дыма.

Для питания датчиков и электронных блоков системы охранно-пожарной сигнализации, а также передачи сигналов от датчиков, используется сигнальный кабель.

Практика

Чек-лист по материалу

• Отметить на плане участка и дома охраняемые зоны и возможные пути проникновения.
• Выбрать датчики для внешнего периметра: вибрационные для проволочных заборов, инфракрасные для каменных/бетонных ограждений.
• Установить магнитоконтактные извещатели на ворота и калитку.
• Установить магнитоконтактные датчики на двери, окна и чердачные люки.
• Установить датчики разбития стекла на окна.
• Установить датчики объема для охраны ценных предметов.
• Подключить контроллер двухпроводной линии для обработки сигналов от датчиков.
• При необходимости использовать адресный расширитель для подключения нескольких инфракрасных датчиков.
• Установить пульт С2000М для управления системой.
• Обеспечить резервированное питание системы.
• Установить датчики дыма для пожарной сигнализации.
• Проложить сигнальный кабель для питания и передачи сигналов.

Справка

Термины из видео

ОПС

Охранно-пожарная сигнализация — система, объединяющая функции охранной и пожарной сигнализации.

Инфракрасный извещатель

Датчик, реагирующий на прерывание инфракрасного луча, используется для охраны периметра.

Магнитоконтактный извещатель (геркон)

Датчик, реагирующий на открытие/закрытие дверей, окон и т.п., состоит из магнита и геркона.

Датчик объема

Датчик, обнаруживающий движение в объеме помещения, используется для охраны ценных предметов.

Контроллер двухпроводной линии

Коммутатор, обрабатывающий сигналы от всех датчиков, подключенных к двухпроводной линии.

Адресный расширитель

Устройство для подключения нескольких линейных инфракрасных датчиков охраны периметра.

Пульт контроля и управления С2000М

Прибор, выполняющий функции приемно-контрольного охранного и пожарного модуля, а также управляющий оповещением и пожаротушением.

Резервированный источник питания

Блок питания, работающий от сети переменного тока и обеспечивающий резервное питание системы.

Сигнальный кабель

Кабель, используемый для питания датчиков и электронных блоков, а также для передачи сигналов.
