Организация охранно-аварийной сигнализации на базе прибора VERS GSM 03 для контроля утечки газа

Введение и назначение системы

Видео рассказывает, как организовать систему охранно-аварийной (технологической) сигнализации на базе прибора VERS GSM 03. Прибор позволяет отправлять SMS-оповещения, голосовые сообщения о тревогах технологических, пожарных и т.д. В данном случае собственник частного дома захотел установить в котельной датчики утечки природного газа и угарного газа.

Система предназначена для автоматического контроля утечек опасных газов и своевременного оповещения владельца. При срабатывании датчиков прибор формирует тревожное сообщение и отправляет его на заранее заданные номера телефонов. Это позволяет быстро отреагировать на аварийную ситуацию и предотвратить возможные последствия.

Конструкция прибора VERS GSM 03

Прибор бывает разной конфигурации: от 1 до 9 шлейфов, в данном случае трехшлейфовый. На приборе есть клеммы для подключения шлейфов (1, 2, 3), выходы для внешнего источника питания (12В), выход для подключения внешней нагрузки (до 1А), клемма для светового/звукового оповещателя, а также разъем для выносного устройства считывания ключей.

Трехшлейфовая конфигурация позволяет подключать до трех датчиков или групп датчиков. Выход для внешней нагрузки может использоваться для управления исполнительными устройствами, например, для отключения газового клапана. Клемма для оповещателя обеспечивает локальную звуковую и световую индикацию тревоги. Разъем для считывателя ключей позволяет организовать управление системой с помощью ключей Touch Memory.

Используемые датчики

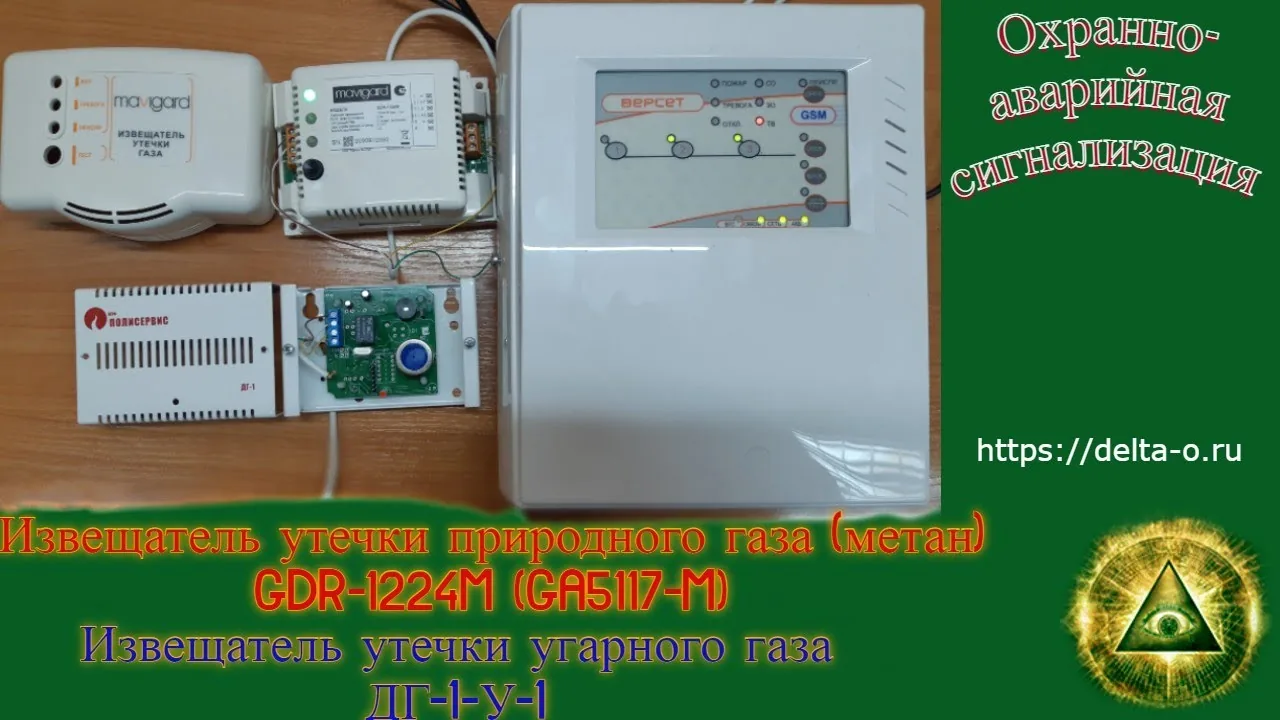

Для контроля утечек используются два типа датчиков. Датчик природного газа (метана) модели 1224М от фирмы «Навигатор» оснащён встроенным реле с нормально переключающими контактами, питается от 12/24 В. Буква «М» в названии указывает на детекцию метана.

Датчик угарного газа (CO) модели Г1У1 от фирмы «Полисервис» представляет собой газоанализатор, предназначенный для автоматического непрерывного контроля доли газа в воздухе и выдачи сигнализации. Его реле имеет нормально разомкнутые контакты, питание — 12–28 В.

Схемы подключения датчиков к шлейфам

Подключение датчиков к шлейфам сигнализации зависит от типа контактов их реле. Для датчика с нормально замкнутыми контактами (метан) используется схема с последовательным включением оконечного сопротивления 7,5 кОм и параллельным подключением дополнительного сопротивления 5,6 кОм к контактам.

Для датчика с нормально разомкнутыми контактами (CO) применяется схема с последовательным включением дополнительного сопротивления 1 кОм к контактам и оконечного сопротивления 7,5 кОм. В рассматриваемой системе датчик метана подключён ко второму шлейфу, а датчик CO — к третьему.

Тестирование системы

После подключения и программирования система была протестирована. Прикладывание ключей к считывателю ставило шлейфы под охрану, что подтверждало корректную работу идентификации и постановки на охрану.

При срабатывании датчика метана, имитированного дымом, сработала встроенная сирена, и прибор отправил сообщение. Это подтвердило правильную реакцию на тревогу и передачу уведомлений.

Датчик CO тестировался тлеющей бумагой, и также сработал, что подтвердило его работоспособность и корректную настройку.

Программирование прибора

Программа-конфигуратор VERSET GSM 03 06 09 VM устанавливается с диска, входящего в комплект. Это позволяет настроить прибор под конкретные задачи.

В программе можно изменить номер телефона, настроить группы сообщений (постановка/снятие, тревожная, пожарная, техническая и т.д.), объединять зоны в разделы, назначать типы шлейфов (охранный, технологический) и прописывать ключи.

После настройки необходимо записать параметры в прибор, чтобы изменения вступили в силу.

Практика

Чек-лист по материалу

• Выбрать прибор VERS GSM 03 с необходимым количеством шлейфов.
• Подобрать датчики утечки газа: для метана и угарного газа.
• Подключить датчики к шлейфам прибора согласно схемам с учетом типа контактов (нормально замкнутые/разомкнутые).
• Установить оконечные и дополнительные сопротивления в соответствии с инструкцией.
• Вставить SIM-карту в прибор.
• Запрограммировать прибор через конфигуратор: номера телефонов, группы сообщений, типы шлейфов, ключи.
• Провести тестирование системы: проверить постановку/снятие с охраны, срабатывание датчиков, получение SMS.

Справка

Термины из видео

Охранно-аварийная сигнализация

Система, объединяющая функции охранной и технологической сигнализации для контроля несанкционированного доступа и аварийных ситуаций (например, утечки газа).

Шлейф сигнализации

Линия связи между прибором и датчиками, по которой передается сигнал о состоянии зоны.

Нормально замкнутые контакты

Тип контактов реле, которые в нормальном состоянии замкнуты, а при срабатывании размыкаются.

Нормально разомкнутые контакты

Тип контактов реле, которые в нормальном состоянии разомкнуты, а при срабатывании замыкаются.

Оконечное сопротивление

Резистор, устанавливаемый в конце шлейфа для контроля его целостности.

Дополнительное сопротивление

Резистор, устанавливаемый параллельно или последовательно контактам датчика для согласования с прибором.

Газоанализатор

Устройство для автоматического непрерывного контроля концентрации газа в воздухе и выдачи сигнала при превышении порога.

Метан

Природный газ, основной компонент, утечка которого опасна взрывом.

Угарный газ (CO)

Окись углерода, токсичный газ, образующийся при неполном сгорании топлива.
