Настройка комплекта видеонаблюдения AHD Ps-Link KIT-XXXXHD

Подключение оборудования

Для начала подключите жёсткий диск, если он имеется, для хранения записей. Система может работать и без него, но диск необходим для записи, сортировки и последующего воспроизведения. Под крышкой регистратора есть коннекторы для подключения и винты для фиксации диска.

Подключите внешний монитор к разъёму VGA, мышь из комплекта для управления. Установите интернет-кабель, чтобы обеспечить оборудованию выход в интернет для удалённого подключения.

Подключите камеру с ИК-подсветкой. Предварительно подготовьте кабель и коннекторы. Камера запитывается и подключается к разъёму BNC для передачи видео. После подключения дайте питание регистратору и перейдите к монитору.

Первоначальная настройка регистратора

При запуске загружается операционная система и запускается мастер настройки. Производится автоматическое форматирование жёсткого диска, чтобы регистратор мог с ним работать. В мастере можно выставить часовой пояс, системное время, формат даты и язык.

Далее требуется задать пароль администратора. Он должен содержать минимум восемь символов: маленькие и заглавные буквы, цифры. Также выбираются контрольные вопросы и ответы для восстановления доступа. Можно задать цифровой ключ доступа. На экране отображается QR-код для добавления устройства, к которому вернёмся позже.

После этого предлагается ввести параметры для опции обнаружения людей. Эта функция работает как детекция движения: при срабатывании можно настроить запись любого выбранного канала, а также работу по расписанию. На этом первоначальная настройка завершена.

Обзор меню регистратора

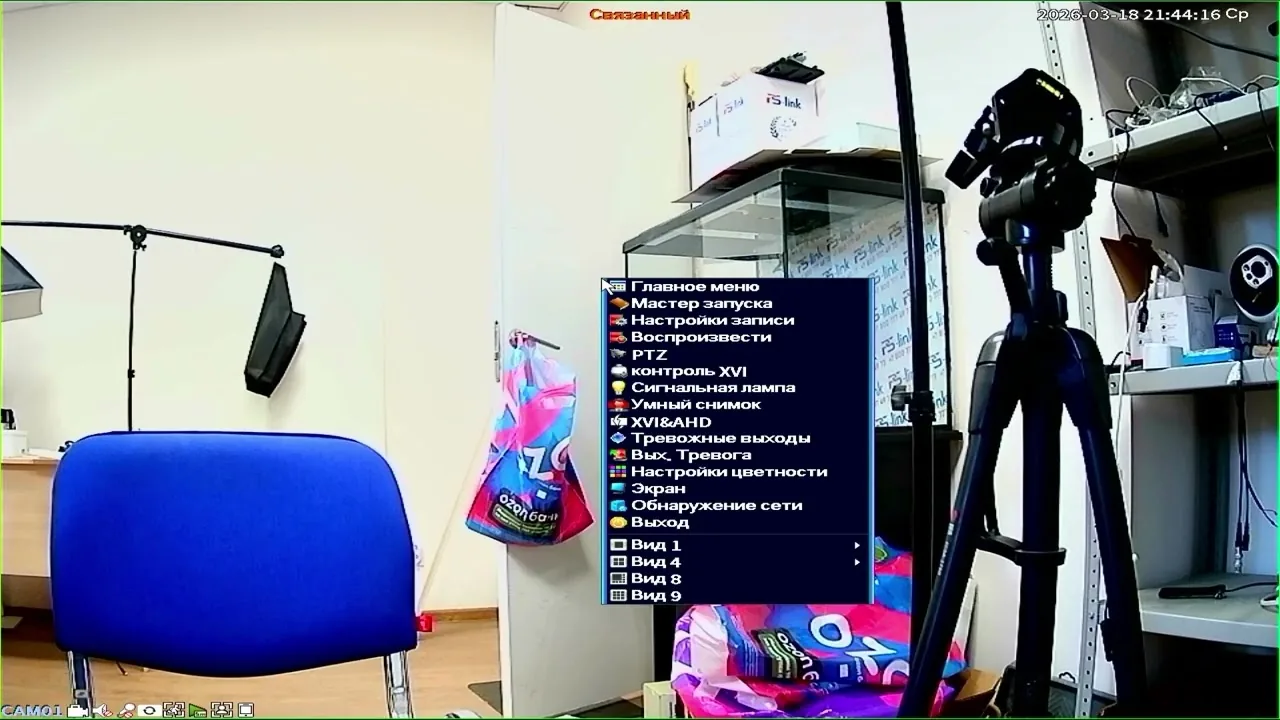

После завершения мастера открывается канал просмотра. Двойным щелчком можно раскрыть канал на весь экран. В зависимости от количества камер можно изменить вид просмотра (4, 8 и более камер). Правой кнопкой мыши вызывается меню быстрых ссылок, затем главное меню, которое содержит шесть пунктов: запись, тревога, настройка, управление, сведения и выход.

В разделе «Запись» настраиваются параметры архива: длительность фрагментов (например, по 20 минут), расписание (например, с 9:00 до 18:00), тип записи (постоянная, по обнаружению, по тревоге). Воспроизведение: выбирается тип записи, канал, дата, на временной шкале отображаются участки с записью, клик по ним запускает воспроизведение.

Архивация позволяет выгрузить записи на флешку. Подключается флешка, выбирается канал, даты, время, добавляется файл, выбирается расширение и запускается выгрузка. По завершении на флешке появляется нужный файл.

Настройка детекции движения и тревог

В разделе «Тревога» находятся настройки для различных типов детекции: движения (любые изменения), обнаружения людей (определяется форма человека), лица (система определяет и сохраняет лица) и автомобиля. Параметры для каждого типа одинаковы.

На примере детекции движения: выбирается канал, включается или деактивируется функция, задаётся порог (чувствительность), область, на которую реагирует регистратор, расписание, интервал между срабатываниями и канал записи. Например, при срабатывании на первой камере запись может начаться на втором канале, если известно, что человек направится туда.

В разделе «Лог ошибок» можно включить уведомления об ошибках накопителя (например, при заполнении диска), об отключении сети и о конфликте IP-адресов. Активировать опцию сохранения лиц можно с главного экрана через меню быстрых ссылок, выбрав «Умный снимок». При появлении лица в кадре система запоминает его, и при воспроизведении доступен поиск по лицу.

Настройки системы и сети

В разделе «Настройка» доступны различные пункты. В «Общем» задаются часовой пояс, время, формат даты и времени, язык, действия при заполнении диска (остановка или перезапись), порядковый номер регистратора (если их несколько), видеостандарт и имя.

В подразделе «Компрессия» указаны параметры сжатия: разрешение, количество кадров в секунду, тип компрессии и качество. Левый столбец — для основного потока, правый — для вторичного. В меню «Сеть» настраиваются IP-адрес, маска подсети, шлюз, DNS, медиапорт, способ передачи и шифрование. Справа находится QR-код для добавления в приложение на смартфоне.

В сетевых службах настраиваются уведомления на e-mail и сохранение на сетевой диск. В разделе «Дисплей» выбирается отображение времени, штампа записи, названия канала, разрешение дисплея. PTZ — настройки для камер с поворотным механизмом, включая опцию «Тур» для поочерёдного отображения камер.

Удалённый доступ и управление

Для добавления на смартфон откройте раздел «Сеть» на регистраторе. На телефоне запустите приложение XMI, нажмите «плюс», затем кнопку сканера, наведите камеру на QR-код. Все поля анкеты заполнятся автоматически, нажмите «ОК». После этого доступен удалённый доступ с основными функциями: ручная запись (сохраняется на память смартфона), скриншот, переключение вида (1 или 9 камер), настройки имени, записи, тревог, скачивание записей с жёсткого диска, удалённое воспроизведение с временной шкалой и ускоренным просмотром.

Для ПК под Windows используется программа ВМС. В диспетчере устройств сканируется локальная сеть на наличие видеорегистраторов. Для удалённого добавления нажмите «Добавить вручную» (слева внизу). Серийный номер можно посмотреть в меню регистратора в разделе «Сведения» или на телефоне при сканировании QR-кода. В ВМС доступны все функции регистратора: просмотр, доступ к архиву, настройки записи, журналы действий и тревог.

Во вкладке «Монитор» справа отображаются добавленные регистраторы и каналы. Камеру можно перетащить мышью на канал просмотра. Для удалённого воспроизведения архивных записей выберите камеру, нажмите «Поиск», появится список файлов, которые можно воспроизвести или скачать. В журнале отображаются все действия с оборудованием. В разделе «Конфигурация» дублируются все параметры регистратора, включая сетевые настройки, компрессию, детекцию движения и основные настройки.

Практика

Чек-лист по материалу

• Подключите жёсткий диск, монитор, мышь, интернет-кабель и камеры.
• Включите регистратор и дождитесь завершения мастера настройки.
• Установите часовой пояс, время, дату и язык.
• Задайте пароль администратора и контрольные вопросы.
• Настройте параметры обнаружения людей (при необходимости).
• Проверьте видеопросмотр и настройте запись по расписанию.
• Настройте детекцию движения и другие типы тревог.
• Выполните архивацию записей на флешку.
• Добавьте регистратор в приложение XMI на смартфоне через QR-код.
• Установите программу ВМС на ПК и добавьте регистратор.

Справка

Термины из видео

AHD

Аналоговая система видеонаблюдения высокой чёткости (Analog High Definition).

Регистратор

Устройство для записи и обработки видеосигнала с камер.

Детекция движения

Функция обнаружения изменений в кадре, инициирующая запись или тревогу.

Обнаружение людей

Функция, определяющая присутствие человека в кадре.

QR-код

Двумерный штрихкод, содержащий информацию для быстрого добавления устройства в приложение.

XMI

Мобильное приложение для удалённого доступа к видеорегистраторам.

ВМС

Программа для ПК, предназначенная для просмотра и управления видеонаблюдением.

IP-адрес

Уникальный сетевой адрес устройства в сети.

Компрессия

Сжатие видеоданных для уменьшения объёма.

Архивация

Процесс выгрузки записей на внешний носитель.
