Подключение AHD-камер к компьютеру через сетевой коммутатор без роутера

Обзор оборудования и схемы подключения

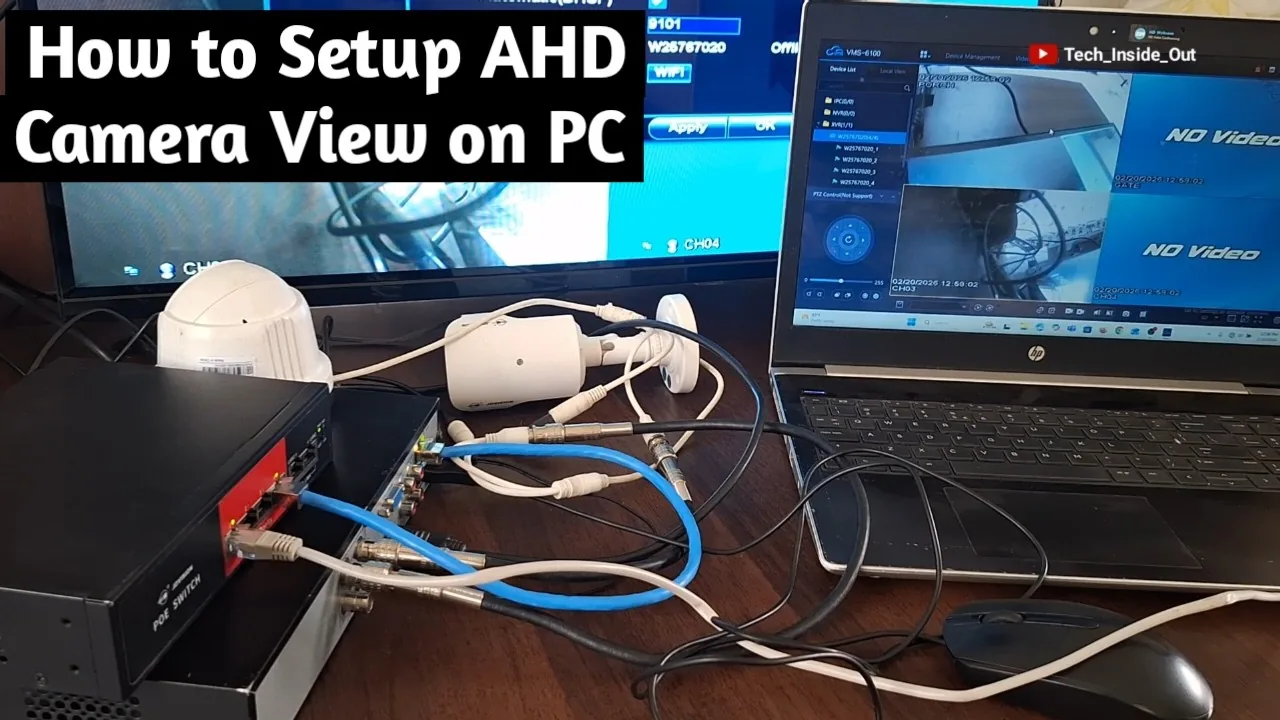

AHD-камеры оснащены BNC-терминалами, которые предназначены для подключения к DVR. В рассматриваемом примере используется 4-канальный DVR, что означает возможность подключения до четырёх таких камер. Для организации просмотра на компьютере требуется общий сетевой коммутатор (switch), который выступает центральным узлом сети.

Коммутатор соединяется с DVR и компьютером через сетевые кабели (Ethernet). Таким образом, DVR и компьютер становятся частью одной локальной сети, что позволяет передавать видеоданные с камер на компьютер для просмотра и управления.

Физическое подключение

Первым шагом необходимо подключить питание к сетевому коммутатору, чтобы он мог функционировать. Затем следует соединить интернет-порт DVR с любым свободным портом коммутатора с помощью Ethernet-кабеля. Аналогично, сетевой порт компьютера подключается к другому порту коммутатора.

После выполнения этих соединений важно проверить индикаторы на портах коммутатора: они должны сигнализировать об активном соединении. Если индикаторы горят или мигают, это подтверждает, что физическое подключение выполнено корректно и устройства готовы к настройке.

Настройка IP-адресов

Для начала необходимо узнать IP-адрес вашего DVR. Для этого зайдите в меню устройства, выберите раздел System Setup, затем Network. На экране отобразится IP-адрес, например 192.168.1.10. Запишите его — он понадобится для дальнейших действий.

Теперь на компьютере, с которого планируется доступ к DVR, откройте командную строку (нажмите Win+R, введите cmd и нажмите Enter). Выполните команду ipconfig и найдите в выводе параметр IPv4-адрес для вашего сетевого адаптера. Например, это может быть 192.168.1.200. Убедитесь, что этот адрес находится в той же подсети, что и IP DVR. В нашем примере оба адреса принадлежат диапазону 192.168.1.x, что означает их совместимость. Если адреса находятся в разных подсетях, необходимо изменить настройки сети на компьютере или DVR, чтобы они попали в одну подсеть.

Проверка связи

После того как вы убедились, что IP-адреса находятся в одной подсети, можно проверить связь между компьютером и DVR. Для этого в командной строке выполните команду ping, указав IP-адрес DVR. Например: ping 192.168.1.10.

Если связь установлена, вы увидите ответы от устройства: четыре пакета отправлено и четыре получено. Это означает, что компьютер успешно обменивается данными с DVR, и можно переходить к следующим шагам настройки или использованию веб-интерфейса.

Использование видеоменеджера (VMS)

Для просмотра записей с DVR необходимо использовать видеоменеджер (VMS), который соответствует марке вашего устройства. Например, если у вас DVR Joe Vision, то следует применять VMS Joe Vision. Это обеспечит корректную работу и доступ ко всем функциям.

Запустите VMS и выполните вход в систему, указав логин и пароль. После авторизации перейдите в раздел Device Management (Управление устройствами). В этом разделе нажмите кнопку Search Devices (Поиск устройств), чтобы система обнаружила ваш DVR в локальной сети. Когда устройство будет найдено, добавьте его двойным щелчком мыши. Это действие добавит DVR в список управляемых устройств, и вы сможете перейти к просмотру камер.

Просмотр камер

После добавления DVR в VMS, в главном меню выберите пункт Video Preview (Предпросмотр видео). Откроется окно просмотра, где необходимо развернуть список устройств (XVR). В этом списке найдите ваш DVR, ориентируясь на его Remote View ID (идентификатор удалённого просмотра). Этот идентификатор уникален для каждого устройства и позволяет точно определить нужный DVR.

Когда вы найдёте нужный DVR, выполните двойной щелчок по его Cloud ID (облачному идентификатору). Это действие загрузит все камеры, подключённые к данному DVR. После загрузки на экране появятся изображения со всех камер, и вы сможете просматривать их в реальном времени или архиве, в зависимости от настроек VMS.

Практика

Чек-лист по материалу

• Убедитесь, что AHD-камеры подключены к DVR через BNC-кабели.
• Подключите питание к сетевому коммутатору.
• Соедините интернет-порт DVR с портом коммутатора сетевым кабелем.
• Соедините сетевой порт компьютера с портом коммутатора сетевым кабелем.
• Проверьте индикаторы на портах коммутатора (активность).
• Узнайте IP-адрес DVR (в меню DVR: System Setup -> Network).
• На компьютере откройте командную строку и выполните ipconfig, чтобы узнать IP-адрес компьютера.
• Убедитесь, что IP-адреса DVR и компьютера находятся в одной подсети (например, 192.168.1.x).
• Выполните ping с компьютера на IP-адрес DVR для проверки связи.
• Установите и запустите VMS-программу, соответствующую марке DVR.
• В VMS выполните поиск устройств (Search Devices) и добавьте найденный DVR.
• Откройте видеопросмотр (Video Preview) и выберите DVR для отображения камер.

Справка

Термины из видео

AHD (Analog High Definition)

Аналоговая система видеонаблюдения высокой четкости, передающая видео по коаксиальному кабелю.

DVR (Digital Video Recorder)

Устройство для записи и обработки видеосигналов с камер, часто имеет встроенный видеорегистратор.

BNC-разъем

Коаксиальный разъем для подключения аналоговых видеокамер к DVR.

Сетевой коммутатор (switch)

Устройство, объединяющее несколько устройств в локальную сеть и передающее данные между ними.

IP-адрес

Уникальный числовой идентификатор устройства в сети, например 192.168.1.10.

Подсеть

Логическая часть сети, в которой устройства могут взаимодействовать напрямую, обычно определяется одинаковыми первыми тремя октетами IP-адреса (например, 192.168.1.x).

Ping

Команда для проверки доступности устройства в сети путем отправки ICMP-пакетов.

VMS (Video Management Software)

Программное обеспечение для управления и просмотра видеопотоков с камер видеонаблюдения.

Remote View ID

Идентификатор устройства (DVR) в VMS, используемый для удаленного просмотра.

Cloud ID

Идентификатор устройства в облачном сервисе VMS, позволяющий быстро загрузить все каналы.
